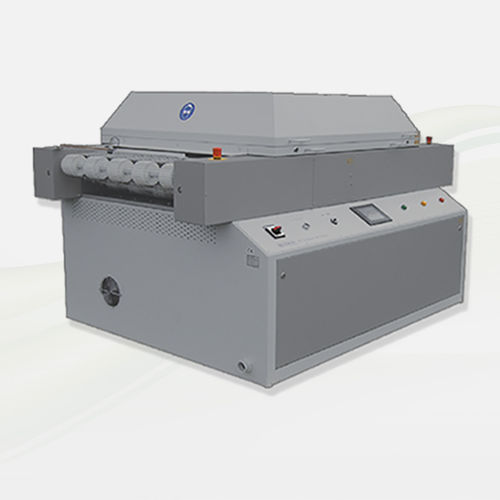

Unidad de curado por UV

con transportador de cintaindustrial

Descripción del producto
Secador UV continuo doble cara Beltron GmbH para el curado UV y la postpolimerización de máscara de soldadura fotosensible en placas de circuito impreso y placas flexibles. La máscara desarrollada se somete a postpolimerización UV además del curado térmico final. El proceso de postpolimerización mejora las características superficiales como la resistencia en baños de níquel-oro, durante el nivelado por aire caliente, en baños químicos o galvánicos de estaño, así como las propiedades eléctricas superficiales. Los tiempos de exposición pueden reducirse porque las propiedades finales se consiguen mediante polimerización UV.

Diseño / Características

• Sistema de refrigeración
• Cinta transportadora
• Control SPS (opcional)
• Control compacto (estándar)

Ventajas

• Más de 50 años "Made in Germany"
• Tecnología UV innovadora
• Curado UV completo y uniforme
• Tiempos de curado muy cortos
• Sistemas de ahorro energético
• Procesamiento adicional posible inmediatamente
• Alta resistencia a arañazos y brillo
• Duradero con mayor resistencia química

Aplicaciones

• Industria electrónica
• Industria del plástico
• Industria farmacéutica
• Industria automotriz

Cinta transportadora

• Metal con y sin púas

Control SPS (opcional) - Características

• Pantalla táctil con display en color, indicación clara del estado de la máquina
• Visualización online de la energía UV
• Sistema de ayuda detallado
• Protección por contraseña de los datos de proceso posible
• Niveles de usuario
• Visualización de errores en texto claro con historial
• Regulación continua

Control compacto (estándar) - Funciones

• Visualización del estado de la máquina
• Indicador digital de la velocidad de la cinta
• Mensaje de error con visualización en texto claro
• Contador de horas de funcionamiento
• Función de espera

Especificaciones técnicas

• 2 lámparas UV de media presión, 800 mm longitud activa
• 1 lámpara UV por debajo y 1 lámpara UV por encima del sistema de transporte
• Velocidad de transporte: velocidad de cinta contínua de 1,0 a 6,0 m/min (otras bajo petición)
• Formato de PCB: ancho 100 a 720 mm; largo 100 a 760 mm; espesor 0,4 a 5,0 mm
• Deformación de PCB: máx. +/- 6 mm
• Dimensiones del equipo: largo 1500 mm; alto 1160 mm; ancho 1300 mm (sin ventilador)
• Tensión de alimentación: 400 V / 50 Hz / 3~
• Marcado CE
