Sistema de supervisión de la corriente residual LINETRAXX® RCMB300 series

en riel DINRS-485Modbus

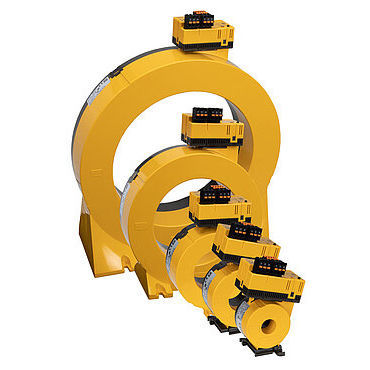

Los monitores de corriente residual de la serie RCMB300 están diseñados para medir corrientes de falla AC y DC en sistemas conectados a tierra (sistemas TN y TT). Los módulos pueden medir corrientes residuales hasta IΔ = 20 A en un rango de frecuencia de DC… 100 kHz. Dos valores de respuesta ajustables por separado permiten distinguir entre preaviso y alarma. Cuando se alcanza el valor de respuesta IΔn2 (alarma), los relés de salida K1 y K2 conmutan. Los módulos cuentan con una interfaz RS-485 con Modbus RTU que se puede utilizar para transferir valores medidos y valores de alarma. La configuración de parámetros también es posible a través de esta interfaz. Cada uno de los monitores de corriente residual consta de la electrónica de evaluación a través del módulo RCMB301 y un transformador de corriente de medición de la serie CTBC20 (P)… 210 (P). El monitor completo requiere tanto la electrónica de evaluación así como del transformador de corriente de medida; si se piden por separado, estos dos componentes deben conectarse y calibrarse durante la puesta en servicio. Los núcleos de los transformadores de corriente de medida de la serie CTBC20P… 210P cuentan con un blindaje magnético integrado y son adecuados para aplicaciones con altas corrientes de carga o corrientes de arranque. Características Monitoreo continuo de la corriente residual de acuerdo con DGUV regla 3 (Reglamento alemán 3 del seguro social de accidentes) Montaje sencillo en riel DIN o con tornillos Interfaz RS-485 con Modbus RTU (lectura de valores medidos / parámetros de configuración) Salidas de conmutación integradas con dos contactos conmutados K1 y K2 (con aislamiento galvánico)
