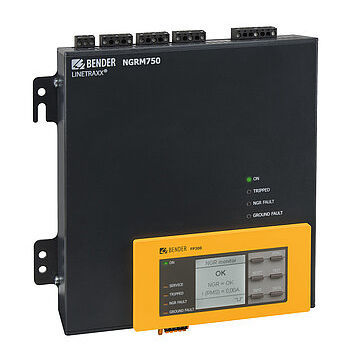

Sistema de supervisión de resistencia de puesta a tierra LINETRAXX® NGRM750

de transformadoresEthernetIP

El monitor de la resistencia de puesta a tierra del neutro NGRM750 proporciona una detección de fallas en dicha NGR y una protección contra fallas a tierra. Se suele instalar en transformadores y generadores a tierra de baja resistencia en sistemas eléctricos comerciales e industriales. Se trata de equipo avanzado que permite la monitorización de: la corriente a través de la resistencia de neutro a tierra (NGR) la tensión entre el punto neutro del transformador o generadory tierra (caída de tensión a través de la resistencia a tierra) fallo NGR (abierto), incluido el fallo de las conexiones entre el neutro y tierra tensiones de línea a línea y de línea tierra Una de las mayores ventajas es la interfaz de usuario multilingüe que permite la lectura de valores y la programación en su lengua materna. Está diseñado para una actualización sencilla con un HMI montado en panel. Si se prefiere, el relé puede programarse fácilmente a través del servidor web incorporado. Los NGRM750 se conectan fácilmente a un sistema de monitorización a través de Modbus TCP/IP o RTU. Para aplicaciones de puesta a tierra de generadores o transformadores en altitudes extremas, el NGRM750 presenta una capacidad de 5.000 m sobre el nivel del mar. Resulta una solución ideal fácil de adaptar a las aplicaciones LRG existentes o de instalar en fábrica en paquetes LRG nuevos. Extensible hasta 25 kV y 2,000 A. Características Determinación de RNGR con procedimientos de medida pasivos y activos Monitorización continua de RNGR incluso estando la instalación desenergizada
