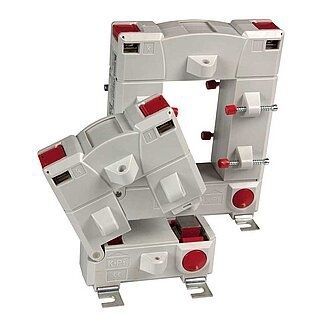

Transformador de corriente WS…/WS…-8000 series

de núcleo partidoIP20con neutro artificial

Los transformadores divisibles de corriente de medida de las series WS… y WS…-8000 permiten abrir el trasformador de corriente de medida mediante un botón de bloqueo y con ello rodear al conductor que se desea vigilar. De este modo resulta muy fácil efectuar un montaje a posterior del aparato en instalaciones ya existentes. Los transformadores de corriente de medida de las series WS… y WS…-8000 son transformadores de corriente de medida altamente sensibles en forma de construcción divisibles, que transforman las corrientes AC en una señal de medida evaluable, en unión de los aparatos de vigilancia y evaluación de corriente diferencial de la serie RCM o respectivamente de la serie RCMS. Además son apropiados para aplicación en dispositivos de búsqueda de fallos de aislamiento para sistemas IT (EDS). Sirven para registrar la corriente de prueba generada por un aparato de prueba de fallos de aislamiento PGC o por un ISOMETER® IRDH. La corriente de prueba se transforma en una señal de medida evaluable en unión de los aparatos de evaluación de fallos de aislamiento de la serie EDS. La conexión con los aparatos correspondientes se realiza a través de un conductor de dos hilos. Características Transformador toroidal WS… Para sistemas de vigilancia de corriente diferencial de la serie RCMS460/490 Para vigilantes de corriente diferencial de la serie RCM420, RCM460 Para dispositivos de búsqueda de fallos de aislamiento de la serie EDS440 and EDS460/490 Transformador toroidal WS…-8000 Para dispositivos de búsqueda de fallos de aislamiento EDS441, EDS461 y EDS491 Aplicaciones para dispositivos de localización de fallos de aislamiento (EDS)
