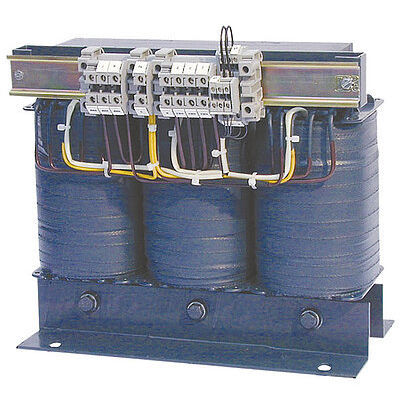

Transformador de aislamiento DS0107

encapsuladopara de protecciónpara aplicaciones médicas

Los trasformadores de la serie DS710 tienen un aislamiento reforzado y cumplen las exigencias de EN 61558-1 (VDE 0570-1) y EN 61558-2-15 (VDE 0570-2-15). Así mismo cumplen con la norma DIN VDE 0100-710 (VDE 0100-710) para sistemas aislados IT para recintos de uso médico. Los bobinados están separados galvánicamente. Para reducir las perturbaciones eléctricas, disponen entre los bobinados de un apantallamiento estático con conexión a bornas aislado, para su conexión a la pletina de equipotencialidad. Los ángulos de fijación están aislados del núcleo del transformador. Esto asegura el montaje aislado según la norma (ver DIN VDE 0100-710 (VDE 0100-710), Ab. 710.512.1.6.2). Existen transformadores para montaje vertical u horizontal. La protección contra corrosión está asegurada por la impregnación completa en resina. Los transformadores están diseñados para su utilización en recintos secos. Los transformadores de la serie constructiva SK2 están totalmente embutidos y cumplen las exigencias de la clase de protección II. • Sensores de temperatura incorporados según DIN 44081 (120 °C) • Bobina con blindaje, con conexión al descubierto, aislada • Ángulos de sujeción asilados • Clase de protección, IP00 (formato abierto) • Clase de protección, IP23 (con carcasa) • Categoría de protección I • Categoría de protección II (opción: versión encapsulada) • Aislamiento reforzado • Clasificación del aislamiento ta40/B • Conexiones: Bornas con tornillo • Nivel de ruidos < 35 dB (A) (en marcha en vacío y con carga nominal) • Grupo de conmutación: Yyn O •
