Unidad de monitorización de condiciones COMTRAXX® COM465IP

de vigilanciaPROFINETa través de internet

Resumen

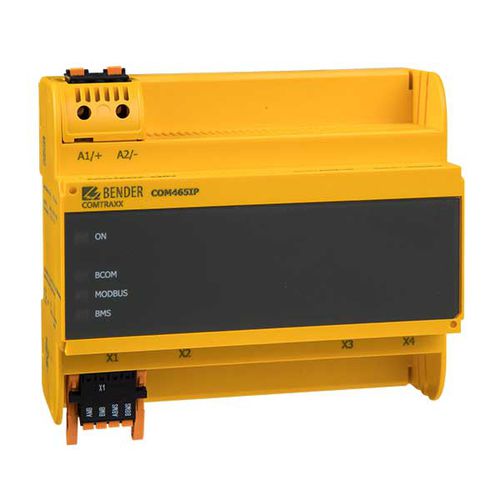

El COMTRAXX® COM465IP es un monitor de condiciones con pasarela integrada. La interfaz web COMTRAXX basada en HTML5 ofrece una visión general del sistema y permite la parametrización intuitiva de todos los dispositivos conectados. Acceso remoto vía LAN/WAN/Internet sin instalación local de software.

Funciones y ventajas principales

• Visión completa del sistema y visualización vía navegador
• Configuración de parámetros para dispositivos Bender vía web y BMS/ICOM/BCOM
• Compatibilidad con interfaces de comunicación Bender y protocolos industriales habituales
• Ampliable mediante módulos de función software (A–F)
• Memoria de histórico local y registradores de datos configurables

Interfaces / Comunicación

• RS-485: BMS, Modbus RTU
• Ethernet: MQTT, BCOM, Modbus TCP, SNMP, PROFINET (10/100 Mbit/s)

Aplicaciones

• Visualización remota de valores medidos, estados y alarmas en navegador web
• Pasarela a Modbus TCP: lectura de valores y mensajes de estado/alarma (direcciones 1…10 por interfaz)
• Pasarela a Modbus RTU: lectura de valores y mensajes (direcciones 1…10 de la interfaz BMS interna)
• Parametrización y copias de seguridad de equipos (la modificación vía Modbus requiere el módulo de función C)
• Sincronización horaria de los equipos asignados
• Memoria histórica (20 000 entradas) y registradores configurables (30 × 10 000 entradas)
• Integración de hasta 50 puntos de datos de equipos externos (Modbus RTU/TCP) y creación de equipos virtuales (hasta 16 canales)

Notas

• La visualización de parámetros de dispositivos del bus BMS solo es posible cuando la pasarela está conectada al bus BMS interno.
• Los parámetros se pueden configurar mediante la aplicación web y externamente vía BMS/ICOM/BCOM; la modificación vía Modbus requiere el módulo de función C. Los módulos de función añaden capacidades específicas.

Variantes
Tipo | Tensión de alimentación / Rango de frecuencia | Consumo | Aplicación | Ref.
COM465IP | AC/DC 24…240 V, 50…60 Hz | ≤ 6,5 VA / ≤ 4 W | Monitor de condiciones con pasarela integrada: Sistema Bender / Ethernet | B95061065

Módulos de función (licencia de software)

• Módulo A — Textos personalizados, monitorización de fallos, e‑mail de alarma, documentación — B75061011
• Módulo B — Suministro de datos vía Modbus TCP/RTU, SNMP, PROFINET — B75061012
• Módulo C — Parametrización de equipos integrados, copias de seguridad — B75061013
• Módulo D — Aplicación de visualización — B75061014
• Módulo E — Equipos virtuales — B75061015
• Módulo F — Integración de equipos de terceros — B75061016

Especificaciones técnicas

• Producto: COMTRAXX® COM465IP (Monitor de condiciones con pasarela integrada)
• Fabricante: Bender
• Alimentación: AC/DC 24…240 V, 50…60 Hz
• Consumo: ≤ 6,5 VA / ≤ 4 W
• Ethernet: 10/100 Mbit/s
• Protocolos: Modbus TCP, Modbus RTU, SNMP, PROFINET, MQTT, BCOM, BMS
• Memoria histórica: 20 000 entradas
• Registradores de datos: configurable (30 × 10 000 entradas)
• Integración de terceros: hasta 50 puntos de datos (Modbus RTU/TCP; módulo F para capacidades ampliadas)
• Soporte de dispositivos virtuales: hasta 16 canales (módulo E requerido)
