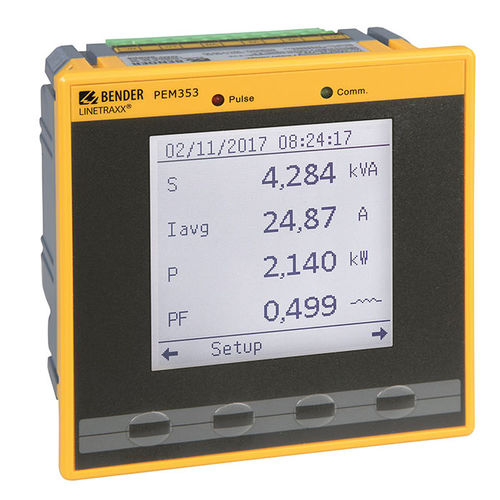

Aparato de medición de tensión LINETRAXX® PEM353

de corriente alternade frecuenciade potencia reactiva

Resumen
El LINETRAXX® PEM353 es un analizador/medidor universal digital diseñado para registrar, visualizar y transmitir magnitudes eléctricas de redes de suministro mediante una interfaz de comunicación. Mide tensiones, corrientes, potencias y energías y analiza la calidad de la tensión (THD y armónicos individuales hasta el orden 31). Dimensiones estándar para montaje frontal: 96 x 96 mm. Compatible con redes de 2, 3 y 4 hilos y topologías TN, TT e IT.

Funciones principales

• Amplia gama de magnitudes medidas: tensiones, corrientes, potencias, energía, armónicos, desequilibrios, ángulos, THD/TDD, k‑factor, factor de cresta
• Monitorización de la calidad de la energía y vigilancia de valores límite (setpoints) con reenvío de alarmas
• Medición de energía y potencia con almacenamiento y sistema tarifario (hasta 8 tarifas)
• Página de inicio configurable con 4 magnitudes
• Medición y control del conductor N (PEM353‑N)

Medidas y magnitudes

• Tensiones de fase UL1, UL2, UL3 y suma (V)
• Tensiones entre fases UL1L2, UL2L3, UL3L1 y suma (V)
• Corrientes de fase I1, I2, I3 y suma (A); corriente neutra In (calculada) e I4 medida en PEM353‑N
• Corriente residual Ir (calculada, PEM353‑N)
• Frecuencia f (Hz)
• Potencia por fase y total: P (kW), Q (kvar), S (kVA)
• Factor de desplazamiento cos(φ), factor de potencia λ, ángulos de fase (°)
• Desequilibrio tensión/corriente (%)
• Harmónicos y distorsiones: THD/TOHD/TEHD para U e I; armónicos individuales hasta el orden 31; TDD para I
• k‑factor y factor de cresta para corrientes

Contador de energía

• Clase de precisión energía activa según IEC 62053‑22: 0,5 S
• LED (pulso) para energía activa o reactiva
• 2 salidas de pulso (PEM353‑P)
• Medición total y por fase: importación/exportación, neto y total para energía activa/reactiva y energía aparente
• Hasta 4 contadores de pulso adicionales

Tarifas / Times of Use

• Hasta 8 tarifas; conmutación por entradas digitales o calendario (2 horarios)
• Medición por tarifa y registro de picos de demanda por tarifa

Memorias y registros

• Registro de contador: 12 valores mensuales (total y por tarifa)
• Datos de carga: medias móviles configurables, previsiones de demanda, registros de picos con sello temporal
• Registro máx./mín. para 45 magnitudes con sello temporal
• Registro de eventos (SOE): 100 entradas, resolución 1 ms
• PEM353‑N: registros diarios (60 días) y mensuales (36 meses); hasta 5 grabadoras de datos con 16 canales cada una

Control y alarmas

• 9 puntos de monitorización parametrizables (setpoints)
• Selección entre 25 magnitudes para setpoints
• Alarma por pantalla y/o salidas digitales; histéresis ajustable

Operación y usabilidad

• Pantalla gráfica retroiluminada de gran tamaño; página estándar configurable con 4 magnitudes
• Protección por contraseña y contador de horas de funcionamiento
• Detección de fallos de conexión (frecuencia, falta de tensión/corriente, polaridad CT, campo giratorio)

Comunicación y protocolos

• Interfaz RS‑485 con aislamiento galvánico (1.200–38.400 bit/s)
• LED de actividad de comunicación
• Protocolos soportados: Modbus RTU, BACnet MS/TP, DNP

Aplicaciones

• Equipo para montaje frontal en cuadros para indicación de magnitudes eléctricas y sustitución de instrumentos analógicos
• Monitorización de calidad de tensión y recopilación de datos para la gestión energética
• Vigilancia de setpoints con reenvío de alarmas; medida del conductor N cuando sea necesario

Variantes

• PEM353 | 3(N)AC 230/400 V | I1–I3 = 5 A | I4 = - | 2 salidas relé | Ref. B93100355
• PEM353‑P | 3(N)AC 230/400 V | I1–I3 = 5 A | I4 = - | 2 salidas de pulso estado sólido | Ref. B93100354
• PEM353‑N | 3(N)AC 230/400 V | I1–I3 = 5 A | I4 = 5 A | 2 salidas relé | Ref. B93100353

Accesorios opcionales

• Transformadores de corriente ventana (CTB31/CTB41) y de núcleo partido (KBR) en varias relaciones y clases de precisión

Especificaciones técnicas

• Nombre modelo: LINETRAXX® PEM353 — dimensiones 96 x 96 mm (montaje frontal)
• Sistemas soportados: 2/3/4 hilos, TN/TT/IT; tensión nominal 3(N)AC 230/400 V
• Entradas de corriente: 5 A estándar (I1–I3); I4 = 5 A en PEM353‑N
• Precisión energía: IEC 62053‑22 clase 0.5 S; comunicaciones RS‑485; protocolos Modbus RTU, BACnet MS/TP, DNP
