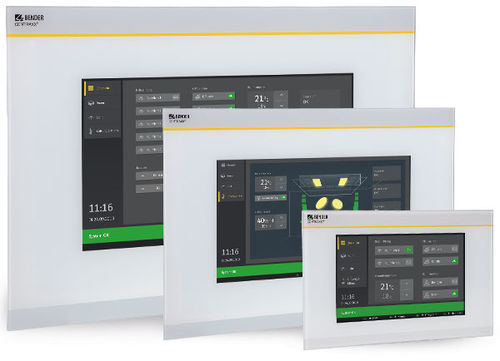

Terminal con pantalla táctil COMTRA ® CP9 series

empotrableIP54sin ventilador

Descripción

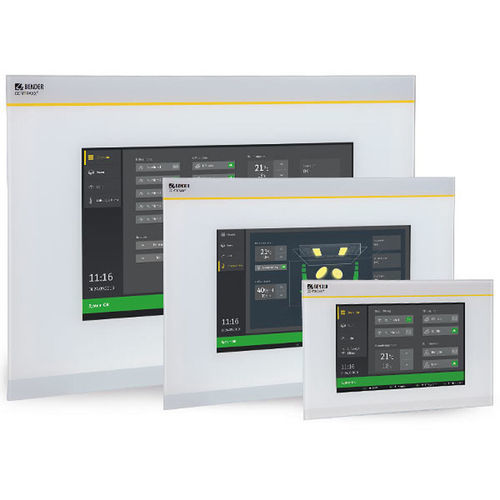

Los paneles de indicación y control emiten alarmas visuales y acústicas y convierten los datos del sistema en instrucciones operativas claras. La serie COMTRAXX® CP9xx es un panel táctil diseñado para entornos médicos, industriales y edificios especializados que ofrece visualización gráfica, notificación de alarmas e integración con subsistemas externos.

Principales ventajas

• Centro de vigilancia y control sensible al tacto
• Integración sencilla de componentes Bender y de terceros
• Tamaños de pantalla: 7", 15,6", 24" con cristal templado y antirreflejos
• Protección frontal IP54 — apto para limpieza y desinfección
• Placa frontal sin tornillos y funcionamiento sin ventilador
• Integración gráfica de planos y visualización de estados en calidad fotográfica
• Ampliación y modernización sencillas con interrupciones mínimas
• Soporte PoE opcional en CP907

Aplicaciones

• Monitorización, operación y visualización de Medical Isolated Power Systems (IPS)
• Sistemas de suministro de gases médicos
• Sistemas de ventilación y climatización
• Iluminación de salas y de quirófano
• Sistemas de alimentación especiales (BSV / UPS)
• Integración con dispositivos de otros fabricantes

Variantes (dispositivos completos)
Tipo | Tamaño de display | Alimentación | Dimensiones (An x Al x Pr) | Peso | Unidad de display (cristal, templado) | Ref.*
CP907 | 7" (17,6 cm) | DC 24 V, < 15 W (PoE posible) | 226 x 144 x 78 mm | 1,1 kg | blanco | B95061080
CP907 (sin carcasa empotrable) | 7" (17,6 cm) | DC 24 V, < 15 W (PoE posible) | 226 x 144 x 78 mm | 0,9 kg | blanco | B95061093
CP915 | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | blanco | B95061081
CP915 (gris) | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | gris | B95061085
CP924 | 24" (61,0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9,1 kg | blanco | B95061083
CP924 (gris) | 24" (61,0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9,1 kg | gris | B95061084

Componentes por separado
Serie del dispositivo | Tipo | Ref.*
CP907 | Carcasa empotrable | B95100140
CP915 | Unidad display blanco / unidad display gris | B95061112 / B95061113
CP924 | Unidad display blanco / unidad display gris | B95061115 / B95061116

Accesorios opcionales

• Carcasa para montaje en superficie CP907 — Ref. B95061915
• Kit de conectores de repuesto CP9xx — Ref. B95061910
• Sugador para extracción CP9xx (para retirar la pantalla; CP915 y CP924) — Ref. B95061911

Alcance de suministro
Unidad de visualización, carcasa empotrable con placa de montaje y electrónica, cable de conexión CP9xx y kit de conectores.

Especificaciones técnicas

• Tamaños de pantalla: 7", 15,6", 24"
• Cristal de pantalla: templado, antirreflejos
• Protección frontal: IP54 (apto para limpieza y desinfección)
• Operación: interfaz táctil con estructura de menús clara e imágenes interactivas
• Alarmas visuales y acústicas
• Funcionamiento sin ventilador
• Integración: planos gráficos y subsecciones externas (p. ej. estaciones de carga, interfono)
• Alimentación por modelo: CP907 — DC 24 V, <15 W (PoE posible); CP915 — AC 100…240 V, <30 W; CP924 — AC 100…240 V, <55 W
• Dimensiones / peso por modelo: ver sección Variantes
