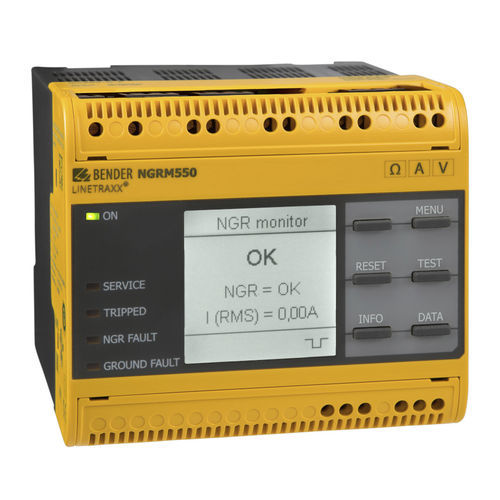

Sistema de supervisión de resistencia de puesta a tierra LINETRAXX® NGRM550

de transformadoresEthernetModbus

El monitor de la resistencia de puesta a tierra del neutro NGRM550 proporciona una detección de fallas en dicha NGR y una protección contra fallas a tierra. Se suele instalar en transformadores y generadores a tierra de baja resistencia en sistemas eléctricos comerciales e industriales. En estos sistemas, el NGRM550 monitoriza: • la corriente a través de la resistencia de neutro a tierra • la tensión entre el punto estrella del transformador y tierra (caída de tensión a través de la resistencia a tierra) • fallo NGR (abierto), incluido el fallo de las conexiones entre el neutro y tierra Una de las mayores ventajas es la interfaz de usuario multilingüe que permite la lectura de valores y la programación en su lengua materna. Resulta una solución ideal fácil de adaptar a aplicaciones LRG existentes o de instalar en fábrica en nuevos equipos LRG. Si los clientes lo prefieren, se pueden programar fácilmente el relé a través del servidor web incorporado. Los NGRM550 se conectan fácilmente a un sistema de monitorización a través de Modbus TCP/IP o RTU. Extensible hasta 25 kV y 2,000 A. • Determinación de RNGR con procedimiento de medida pasivo y activo • Monitorización continua de RNGR incluso estando la instalación desenergizada • Alarma o desconexión en caso de fallo a tierra • Monitorización de la corriente INGR • Monitorización de la tensión UNGR • Comunicación a través de Ethernet • Servidor web • Selección de idiomas (español, inglés, alemán, francés) • Botón de prueba (interno, externo) con/sin disparo • Análisis de transformada rápida de Fourier de las señales medidas • Relé para la detección de fallos a tierra y fallos de resistencia
