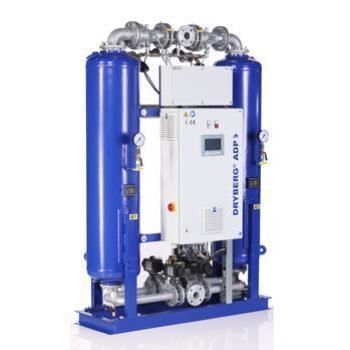

Secador de aire comprimido por adsorción con aporte de calor DRYBERG® ADP

por adsorciónpor adsorciónde 2 etapas

Descripción
Un secador de adsorción regenerado por calor, como la serie DRYBERG® ADP, es un deshumidificador de aire altamente eficiente para sistemas de aire comprimido que elimina la humedad mediante el proceso de adsorción. Diseñado para aplicaciones que requieren aire extremadamente seco, la serie ADP garantiza la máxima calidad del aire para procesos industriales exigentes.

Funcionamiento
Los secadores DRYBERG® ADP están compuestos por dos columnas que operan en ciclos alternos: mientras una columna adsorbe la humedad bajo presión, la otra se regenera mediante aire caliente suministrado por ventilador y calentador. El sistema es un secador "Zero Purge" (sin pérdida de aire de purga), lo que aporta mayor eficiencia en comparación con secadores AD convencionales.

Componentes y diseño
El diseño incluye dos columnas de desecante, ventilador, calefacción, controlador con pantalla LCD/PLC (según modelo), válvulas, manómetros y una estructura de soporte robusta. El concepto modular permite adaptar sistemas estandarizados a requisitos específicos; su construcción prioriza fiabilidad, durabilidad y facilidad de mantenimiento.

Aplicaciones

• Sistemas de control neumático
• Máquinas de medición ópticas y contenedores de medición
• Pintado y plantas de recubrimiento
• Industria alimentaria y envasado de alimentos higroscópicos
• Aire respirable y aplicaciones médicas
• Plantas embotelladoras, producción de vidrio, máquinas de embalaje

Ventajas

• Punto de rocío a presión (PDP) muy bajo para máxima pureza del aire
• Regeneración eficiente mediante fuente de calor externa
• Diseño duradero para funcionamiento fiable a largo plazo
• Reducción de tiempos de inactividad gracias a operación continua
• Adaptabilidad a distintos requisitos industriales

Datos técnicos (tabla)
Tipo | Conexión | Capacidad (Nm3/h) | Potencia ventilador (kW) | Potencia calefacción (kW) | Dimensiones A x B x C (mm) | Peso (kg)
ADP 400 | DN50 | 400 | 1.3 | 3.5 | 1750 x 1030 x 2260 | 1200
ADP 700 | DN50 | 700 | 1.6 | 7 | 1860 x 1180 x 2310 | 1400
ADP 1000 | DN80 | 1000 | 1.6 | 8 | 1920 x 1280 x 2390 | 1500
ADP 1400 | DN80 | 1400 | 1.6 | 10 | 1920 x 1320 x 2420 | 1900
ADP 1700 | DN80 | 1700 | 4 | 14 | 2120 x 1450 x 2480 | 2300
ADP 2000 | DN80 | 2000 | 4 | 17 | 2180 x 1480 x 2550 | 2800
ADP 2500 | DN100 | 2500 | 7.5 | 22 | 2400 x 1520 x 2640 | 3400
ADP 3000 | DN100 | 3000 | 8.5 | 26 | 2400 x 1540 x 2630 | 3600
ADP 3500 | DN100 | 3500 | 8.5 | 32 | 2750 x 1900 x 2790 | 4000
ADP 4000 | DN150 | 4000 | 8.5 | 35 | 2800 x 1990 x 2890 | 4800
ADP 5000 | DN150 | 5000 | 15 | 45 | 2910 x 2040 x 2870 | 5600
ADP 6000 | DN150 | 6000 | 15 | 56 | 3400 x 2350 x 3000 | 6300
ADP 7000 | DN150 | 7000 | - | - | 3500 x 2280 x 3000 | 7200
ADP 8200 | DN150 | 8200 | - | - | 3600 x 2500 x 3100 | 8000
ADP 9500 | DN200 | 9500 | - | - | 3800 x 2600 x 3300 | 9000

Características / especificaciones técnicas

• Serie: DRYBERG® ADP
• Principio: adsorción con dos columnas en ciclo alterno (adsorción y desorción)
• Regeneración: aire ambiente impulsado por ventilador y calentado por calentador (recuperación/regeneración por calor)
• Modo de operación: Zero Purge (sin pérdida de aire de purga)
• Control y diagnóstico: controlador con pantalla LCD; modelos superiores integran PLC Siemens SIMATIC (p. ej. ADP1700 con panel táctil 7" y funciones avanzadas, alarmas y curvas de tendencia)
• Materiales y componentes: desecante de larga vida, componentes de fabricantes alemanes/europeos para alta fiabilidad
• Diseño: modular y adaptable; soluciones plug-and-play y mantenimiento sencillo
• Rango de capacidades: aproximadamente 400 a 9.500 Nm3/h según modelo
• Conexiones típicas: DN50 a DN200 según modelo
• Potencias de ventilador y calefacción: varían por modelo (ej. ventilador 1.3–15 kW, calefacción 3.5–56 kW en modelos indicativos)
• Aplicaciones típicas: industria alimentaria, farmacéutica, médica, procesos de pintura, embotellado, generación de aire respirable y sistemas de control de precisión
