Sensor de oxígeno electroquímico Microx

de zirconiaRS-232analógico

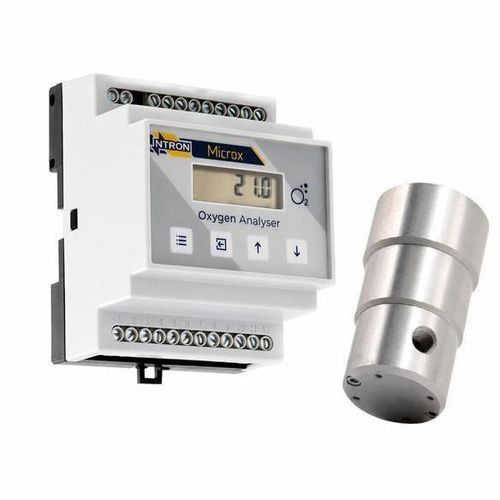

Microx Analizador de oxígeno
Analizador compacto con opciones de sensor de zirconio y electroquímico
Microx es un analizador de oxígeno compacto disponible con sensor de zirconio (ZR) o sensor electroquímico. Dispone de una cabeza de sensor remota para instalación cercana al proceso o inserción directa y cubre varios rangos de medida, desde ppm hasta porcentajes. El equipo incorpora tres relés de alarma configurables y una pantalla LCD con la concentración de O2 en tiempo real.

Aplicaciones

• Generación de gas (oxígeno y nitrógeno)
• Cajas de guantes y soluciones de contención
• Fabricación aditiva
• Procesos de recubrimiento/inertado con gas inerte
• Procesado de semiconductores
• Ensayos y análisis de gases industriales

Características clave

• Opciones de sensor: zirconio (ZR) o electroquímico
• Tres relés de alarma configurables (contacto seco, 5 A)
• Pantalla LCD con concentración de O2
• Salida analógica 4…20 mA (resolución 1 ppmV / 0.01 %)
• Comunicación digital RS232
• Diseño de sensor remoto para instalación cercana o en proceso
• Rangos de medida desde ppmV hasta niveles porcentuales
• Respuesta rápida y larga vida útil para la opción zirconio

Datos técnicos del sensor (opción Zirconia)
Rangos de medida: 0…1.000 ppmV; 0…25 %; 0…96 %
Resolución de salida (4…20 mA): 1 ppmV / 0.01 %
Límite inferior de detección: 1 ppmV (rangos ppm) / 0.01 % (rangos en %)
Caudal de muestra (extracción): 100–500 ml/min (250 ml/min óptimo); inserción directa: hasta 6 m/s
Presión de trabajo: 900…1100 mBar (abs)
Tiempo de respuesta (T90): <15 s @ 25 °C (dentro del rango seleccionado)
Temperatura de funcionamiento: -25 °C…+60 °C
Humedad: 0–95 % HR sin condensación
Vida útil estimada del sensor: hasta 5 años (según aplicación)
Intervalo de calibración: 12 meses (según aplicación)

Analizador — Datos eléctricos
Pantalla: LCD
Señal de salida: 4…20 mA
Comunicación digital: RS232
Salidas de relé: tres relés configurables, contacto seco (5 A)
Interfaz eléctrica: bloque de terminales de 12 posiciones
Alimentación: 85–230 V AC (50–60 Hz) o 24 V DC
Consumo máximo: 6 W
Grado de protección (según montaje): Carril DIN IP20 / Panel IP40 / Pared IP65
Carcasa: ABS
Montaje: carril DIN (M36), panel, pared

Especificaciones técnicas

• Modelo / familia: Microx
• N.º de producto (SKU): SW10154
• Marca: Ntron
• Peso: 1 kg
• Rangos de medida: 1 ppmV — 1000 ppmV; 0…25 %; 0…96 %
• Resolución de salida: 1 ppmV / 0.01 % (4…20 mA)
• Límite de detección: 1 ppmV / 0.01 %
• Caudal recomendado (extracción): 100–500 ml/min (250 ml/min óptimo)
• Tiempo de respuesta (T90): <15 s @ 25 °C
• Alimentación: 85–230 V AC o 24 V DC
• Salidas de relé: 3 relés configurables (contacto seco, 5 A)
• Comunicación: RS232
• Grado de protección: IP20 / IP40 / IP65 (según montaje)
• Carcasa: ABS
• Opciones de montaje: carril DIN, panel, pared
• Intervalo de calibración: 12 meses (según aplicación)
