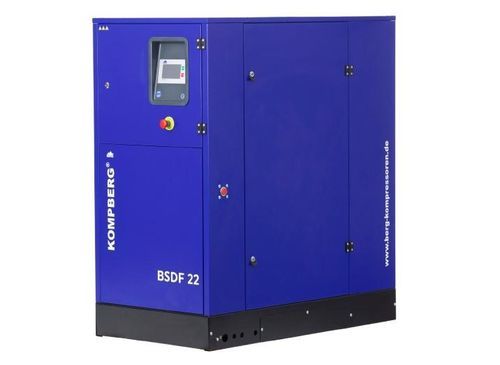

Compresor de tornillo KOMPBERG® BSDF22

de airecon motor eléctricoindustrial

Información del producto
Compresor de tornillo KOMPBERG® BSDF22 — compresor de accionamiento directo de 22 kW para aplicaciones industriales de aire comprimido. El controlador maestro BERG (RC / RC-S) está disponible como opción para control de grupo, duplicación del panel en PC/móvil y monitorización remota.

Controlador maestro BERG (RC / RC-S) — funciones principales

• Control del sistema de arranque y parada de los compresores en una misma red de aire comprimido
• Supervisión y mantenimiento de la presión adecuada en el sistema
• Distribución óptima de la carga entre compresores
• Selección del compresor líder
• Establecimiento de umbrales de inicio/parada de presión y parámetros de control del sistema
• Recopilación y procesamiento de información del sistema supervisado y señalización (RC-S)
• Monitorización remota vía interfaz web y Modbus TCP (Modbus RTU por RS485 opcional) (RC-S)

Modos de control de grupo
El control del grupo puede operar en modo Secuencia o Cascada. La secuencia se recomienda para compresores de tamaño comparable para equilibrar tiempos de funcionamiento. La cascada está pensada para máquinas de distinto tamaño donde una unidad funciona de forma continua y las demás entran en picos de demanda.

Disponibilidad
Plazo de entrega: aprox. 6–7 semanas.

Datos técnicos (extracto)
Compresor de tornillo: BSDF 22
Sobrepresión de servicio [bar] — opciones: 7,5 / 10 / 13
Caudal [m3/min] a 7,5 bar: 0,9 – 3,7
Caudal [m3/min] a 10 bar: 0,9 – 3,1
Dimensiones (LxAnxAl) [mm]: 720 x 1300 x 1460
Conexión de aire comprimido: G 3/4
Peso: 520 kg (tabla técnica); 570 kg (metadato declarado)
Temperatura ambiente [°C]: +5 a +40
Demanda de aire de refrigeración [m³/h]: 3500
Temperatura salida aire comprimido: aprox. +10 °C sobre la ambiente
Nivel sonoro L [dB(A)]: 70
Sistema de transmisión: accionamiento directo (1:1)
Potencia nominal motor [kW]: 22
Clase de eficiencia del motor: IE3
Protección del motor: IP 55
Tensión de alimentación [V]: 400/3/50
Sección recomendada de la línea [mm²]: 3x16 + PE
Fusible de protección [A]: 63

Documentación incluida / relacionada

• Ficha técnica Compresor de tornillo KOMPBERG® BSDF22
• Lista de repuestos y kit de mantenimiento KOMPBERG® BSDF22
• Manual de operación y mantenimiento de compresores de tornillo (serie KOMPBERG)
• Datos técnicos 22 kW (PDF técnico BSDF)

Características / especificaciones técnicas

• Modelo: KOMPBERG® BSDF22
• Potencia nominal del motor: 22 kW
• Clase de eficiencia del motor: IE3
• Tensión / fases / frecuencia: 400 V / 3 / 50 Hz
• Transmisión: accionamiento directo
• Temperatura ambiente de funcionamiento: +5 °C a +40 °C
• Demanda de aire de refrigeración: 3500 m³/h
• Temperatura salida aire comprimido: aprox. +10 °C sobre la ambiente
• Nivel sonoro: 70 dB(A)
• Conexión de aire comprimido: G 3/4
• Dimensiones (L x An x Al): 720 x 1300 x 1460 mm
• Peso: 520 kg (tabla técnica); 570 kg (declarado)
• Opciones de sobrepresión: 7,5 / 10 / 13 bar
• Rangos de caudal: 7,5 bar: 0,9–3,7 m3/min; 10 bar: 0,9–3,1 m3/min
• Cable recomendado: 3x16 + PE; fusible: 63 A
