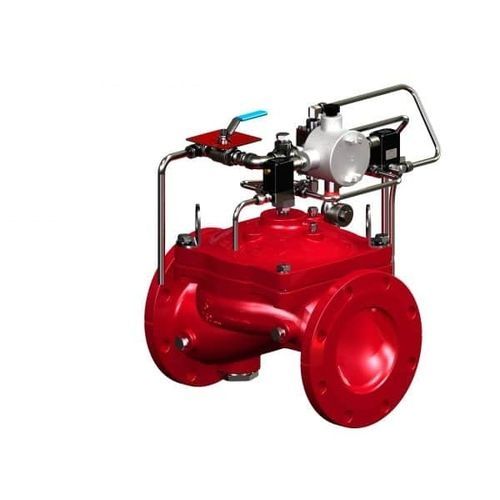

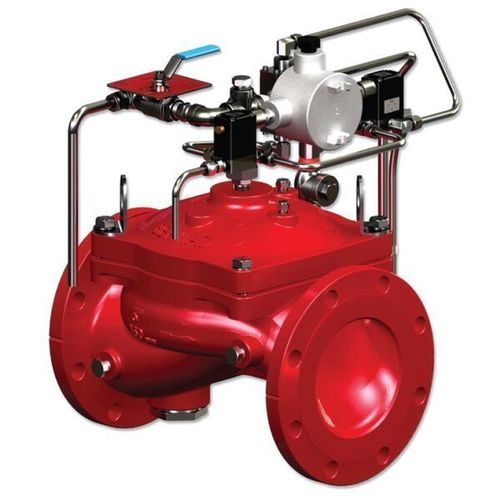

Válvula con actuador eléctrico FP-400E-3D-RL

con mando eléctricoeléctricade cierre

Descripción general
La válvula BERMAD FP-400E-3D-RL está diseñada para sistemas de diluvio de agua o espuma controlados remotamente y/o automáticos con detección eléctrica y tuberías de boquillas abiertas. Equipado con dos solenoides y una Válvula Relé de Doble Acción (DRV), el equipo abre la válvula principal cuando se activa el solenoide de apertura y queda enclavada; un pulso corto a la bobina del solenoide de cierre permite el restablecimiento remoto (desenclavamiento).

Puntos clave de diseño

• Diseño simple y probado con actuación a prueba de fallos
• Sello de diafragma elastomérico en una sola pieza (tecnología VRSD)
• Capacidad de mantenimiento en posición abierta hasta el restablecimiento remoto
• Trayecto de flujo sin obstáculos e ininterrumpido
• Válvula principal sin partes mecánicas móviles
• Capacidad de paro y restablecimiento remoto

Rendimiento y mantenimiento

• Diseño hidráulico de baja pérdida de carga para mejor rendimiento con presión de suministro reducida
• Alta capacidad de descarga para activación rápida del sistema
• Solución rentable para instalaciones de diluvio
• Diseño reparable en línea para mantenimiento rápido
• Retiro de tapa rápido y sencillo
• Diseñada para alta fiabilidad y fácil mantenimiento

Funcionamiento
El FP-400E-3D-RL utiliza una secuencia de actuación eléctrica: el solenoide de apertura energiza la DRV para abrir y enclavar la válvula principal; el solenoide de cierre recibe un pulso corto para desenclavar y cerrar la válvula de forma remota. Dos solenoides proporcionan control remoto de apertura/cierre manteniendo el comportamiento de enclavamiento de la válvula principal.

Aplicaciones típicas

• Sistemas automáticos de rociado y diluvio de agua
• Sistemas eléctricos de detección de incendios integrados con paneles de control
• Sistemas de protección controlados remotamente por hidráulica
• Instalaciones petroquímicas
• Centrales eléctricas y protección de transformadores
• Protección de áreas de almacenamiento de materiales inflamables

Características adicionales / opcionales

• ZS: Conjunto de interruptor de límite
• W: Alarma de motor de agua (Water Motor Alarm)
• PS: Presostato (PS-10 o PS-40)
• PI: Manómetro*
• I: Indicador visual de posición de válvula
• DV: Válvula de drenaje*
• DC: Válvula de control anti-gota automática*
• AV: Válvula de prueba de alarma de 3 vías*

Serie
400E Series

Características / especificaciones técnicas

• Modelo: FP-400E-3D-RL
• Tipo de válvula: Válvula de diluvio On-Off controlada eléctricamente con restablecimiento remoto
• Accionamiento: Dos solenoides + Válvula Relé de Doble Acción (DRV)
• Diafragma: Diafragma elastomérico de una sola pieza (tecnología VRSD)
• Trayecto de flujo: Sin obstáculos; válvula principal sin partes mecánicas móviles
• Mantenimiento: Reparación en línea; retirada rápida de la tapa
• Enfoque de diseño: Baja pérdida de carga, alta capacidad de descarga
• Instalaciones típicas: Sistemas de diluvio para protección contra incendios en petroquímica, centrales y almacenes
• Instrumentación y accesorios opcionales: ZS, W, PS, PI, I, DV, DC, AV
