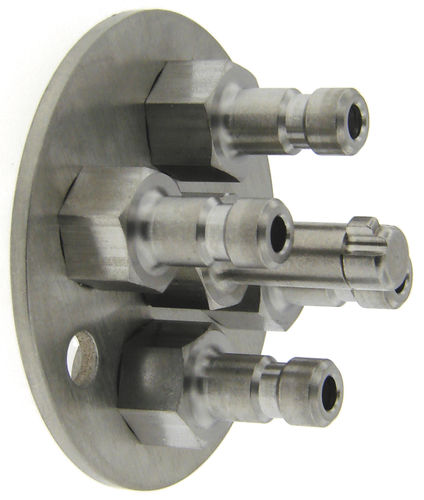

Racor hidráulico QDC.-101-E.

neumáticorápidode acero inoxidable

Extremo externo del conector rápido multilínea. Este conector rápido multilínea de tipo encaje a presión incorpora un manguito de liberación que permite conectar o desconectar varias líneas de fluido simultáneamente con una sola mano. Simplemente empuje el manguito para desconectar las líneas de fluido y junte los extremos interno y externo para conectarlas. El diseño incluye un pasador de posicionamiento con guía para asegurar la correcta orientación de las líneas de fluido durante la conexión. El extremo interno cuenta con una válvula de cierre automático. Presión máxima: 500 psig durante la conexión. Tenga precaución al desconectar las líneas bajo presión, ya que los pines externos no tienen válvula de cierre y liberarán presión a la atmósfera al desconectarse. Por este motivo, recomendamos una presión máxima de 120 psig para conectar o desconectar el conjunto. Características Conexión a presión y desconexión del manguito de liberación. Disponible en configuración de doble cierre (cierre de los extremos externo e interno) o en configuración de cierre simple (cierre del extremo interno). Para formar un conjunto de desconexión rápida completo, la mitad del conector QDC multilínea con pin E debe combinarse con la mitad del conector QDC multilínea con pin I. Disponible en configuraciones de 4, 6 y 8 líneas.
