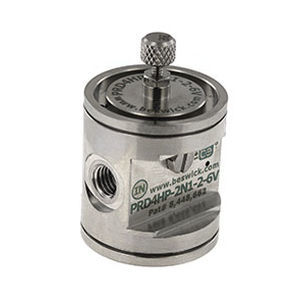

Regulador de presión para agua PRD4HP

de diafragmade 3 etapasde EPDM

Descripción
Regulador compacto de diafragma de tres etapas PRD4HP, diseñado para la regulación precisa de fluidos a alta presión hasta presiones de salida muy bajas y caudales reducidos. El PRD4HP mejora el primer etapa del PRD3HP con un asiento de válvula en PEEK para mayor resistencia a altas temperaturas, conservando las mismas dimensiones y disposición para reemplazo directo.

Características clave

• Diseño de tres etapas para mantener estable la presión de salida pese a variaciones amplias de la presión de entrada
• Primer etapa de alta presión con asiento de válvula PEEK para mejor comportamiento a temperatura
• Alto ratio válvula/área de detección y diafragma de bajo rozamiento para regulación precisa a baja presión (adecuado hasta ~0,5 psi)
• Diseño no‑aliviador optimizado para control preciso a bajo caudal y baja presión desde fuentes de alta presión o cilindros

Caudal y rendimiento
Presión máxima de entrada: 3.000 psi. Rango máximo de salida configurable hasta 0–40 psig. Diseñado para aplicaciones que requieren regulación precisa a presiones y caudales muy bajos. Conexiones: entrada roscada interna 1/4‑28; salida roscada interna 10‑32.

Configuraciones disponibles

• Estilo de ajuste en tapa:
  • [1] Tornillo ranurado con tuerca de bloqueo hexagonal 3/16 in
  • [2] Perilla moleteada con tuerca de bloqueo hexagonal 3/16 in
  • [3] Perilla moleteada con disco de bloqueo moleteado diámetro 3/4 in
  • [4] Tornillo ranurado con disco de bloqueo moleteado diámetro 3/4 in
• Estilo de cuerpo:
  • [1] Cuerpo estándar
  • [2] Versión para montaje en panel 10‑32
  • [6] Tapa de alta resolución 2 in
  • [7] Montaje en panel 15/32‑32 con diafragma 2 in de alta resolución
• Rangos de presión de salida:
  • [0] 0 a 5 psig (0,3 bar)
  • [1] 0 a 10 psig (0,7 bar)
  • [2] 0 a 20 psig (1,4 bar)
  • [3] 0 a 30 psig (2,1 bar)
  • [4] 0 a 40 psig (2,8 bar)
• Materiales de cuerpo:
  • Latón
  • [6] Acero inoxidable 316
• Materiales de sellos y diafragma:
  • Buna‑N
  • [V] Fluorocarbono (FKM, Viton®)
  • [E] EPDM
  • [EB] EPDM negro
  • [H] HNBR
• Opciones de limpieza:
  • Limpieza estándar
  • [I] Limpieza grado instrumento
• Opciones de lubricación:
  • Lubricación estándar
  • [K] Lubricación Krytox 240AZ

Documentación
Curvas de flujo y documentación de rendimiento disponibles para PRD4HP (consultar PDFs de curvas de flujo / rendimiento).

Especificaciones técnicas

• Modelo: PRD4HP
• Tipo: Regulador de diafragma de tres etapas (no‑aliviador)
• Presión máxima de entrada: 3.000 psi
• Rango de presión de salida: configurable hasta 0–40 psig (rangos disponibles hasta 0–5 psig)
• Capacidad a baja presión: apto para regulación alrededor de 0,5 psi
• Roscas: entrada interna 1/4‑28, salida interna 10‑32
• Peso aproximado: ~85 g (latón e inox 303 & 316); +50–60 g con tapa 2 in de alta resolución
• Materiales de cuerpo disponibles: Latón, acero inoxidable 316
• Materiales de sello/diapfragma: Buna‑N, FKM (Viton®), EPDM, EPDM negro, HNBR
• Asiento primer etapa: PEEK para mejor rendimiento a alta temperatura
• Diseñado para fuentes de alta presión directas (cilindros) que requieren control a baja presión
