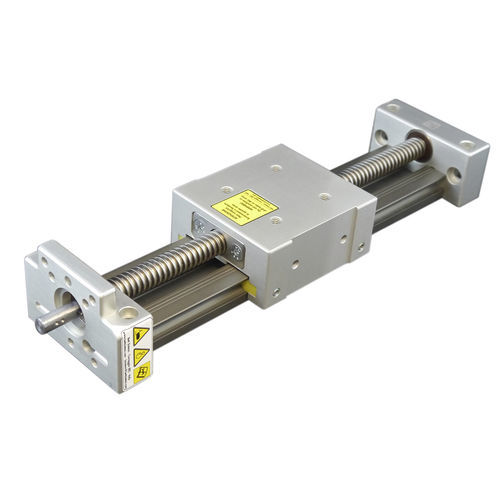

Mesa de guiado lineal M1P series

de husillo de rosca trapecialmanualaccionada por motor

Uso: ajuste y posicionamiento precisos de la unidad de procesamiento para el cambio de formato del producto, con accionamiento manual. Las dimensiones compactas y la longitud personalizable hacen que esta mesa lineal sea adecuada cuando se requiere rigidez y dimensiones reducidas, ideal para entornos polvorientos y sucios, silenciosa y de bajo coste. Estado de suministro perfil de aluminio anodizado color bronce; 2 cabezales de aluminio anodizado color plata; 4 tapones roscados de polietileno; 4 tornillos de fijación UNI5939 M6x50 de acero galvanizado; 1 carro de aluminio anodizado color plata con 2 rodillos de poliamida e imanes para finales de carrera; 1 tornillo con rosca trapezoidal de acero inoxidable AISI 304; tuerca guía de tecnopolímero; restantes tuercas y tornillos de acero galvanizado. Características: tornillo sin fin, Tr16 paso 4 (1 vuelta = 4 mm lineales). Precisión de posicionamiento: ±0,3 mm/300mm* Holgura axial del carro: 0,15 mm Funcionamiento: PASO A PASO (NO funcionamiento continuo). Máx. 120 rpm; tiempo máximo: 1 min; relación on/off=1/10 (máx. 10%). la PRECISIÓN indicada es teórica. Los niveles de precisión dependen de las condiciones reales de uso y se ven afectados por las precisiones de la cadena cinemática -compuesta por el kit volante/manivela/contador de revoluciones o cualquier junta de conexión- y por el rendimiento del sistema de control de posición (codificador, etc.).
