Actuador para válvula hidráulico GS-Series
tipo cuarto de vueltayugo escocésde simple efecto

Actuador para válvula hidráulico - GS-Series - BETTIS - tipo cuarto de vuelta / yugo escocés / de simple efecto
Actuador para válvula hidráulico - GS-Series - BETTIS - tipo cuarto de vuelta / yugo escocés / de simple efecto
Actuador para válvula hidráulico - GS-Series - BETTIS - tipo cuarto de vuelta / yugo escocés / de simple efecto - imagen - 2
Actuador para válvula hidráulico - GS-Series - BETTIS - tipo cuarto de vuelta / yugo escocés / de simple efecto - imagen - 3
Actuador para válvula hidráulico - GS-Series - BETTIS - tipo cuarto de vuelta / yugo escocés / de simple efecto - imagen - 4
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
hidráulico
Movimiento
tipo cuarto de vuelta
Tecnología
yugo escocés
Configuración
de simple efecto, de doble efecto
Tipo de protección
IP66, IP67
Otras características
submarino
Par

Mín.: 0 Nm
(0 ft.lb)

Máx.: 200.000.000 Nm
(147.512.429,86 ft.lb)

Ángulo de rotación

Mín.: 90 °

Máx.: 90 °

Descripción

Descripción
El actuador hidráulico de válvula Bettis GS-Series Scotch Yoke proporciona operación failsafe para aplicaciones offshore e industriales y admite sistemas de intervención por buzo o ROV.

Aplicaciones
  • Zonas de salpicadura offshore, risers y válvulas submarinas
  • Plantas de proceso, generación y petroquímicas que requieren actuación failsafe
  • Válvulas que precisan intervención remota o mantenimiento subacuático


Características clave
  • Más de quince alertas y alarmas para detectar anomalías del sistema
  • Garantía de cinco años para materiales y mano de obra
  • Dispositivo patentado Tension-lok que bloquea positivamente el módulo de muelle para su extracción e instalación segura
  • Cumple PED 97/23/EC para componentes a presión
  • Cumple IP66 e IP67M para inmersión y pruebas de ducha de alta presión
  • Diseño modular con múltiples configuraciones y reducción de inventario mediante módulos intercambiables
  • Módulos de potencia y muelle intercambiables para rápida inversión del modo failsafe
  • Adecuado para aplicaciones que requieren soluciones compatibles con SIL
  • Configuración modular reparable en campo: convertible entre simple y doble efecto y permite añadir un sobremanejo manual hidráulico tras la instalación
  • Disponibles sobremanejos mecánicos y manuales para modelos G-Series
  • Puede suministrarse como un sistema completo de operación de válvula (VOS) combinando actuador, controles y válvula


Especificaciones técnicas
  • Fuente de energía: Hidráulica
  • Tipo de producto: Actuador hidráulico
  • Actuación: Doble efecto (configurable)
  • Carcasa: Sellada — IP66 / IP67M (clasificaciones específicas bajo solicitud)
  • Modularidad: Módulos de potencia y muelle intercambiables
  • Garantía: Cinco años materiales y mano de obra
  • RoHS: Destinado a instalaciones fijas a gran escala excluidas de la Directiva 2011/65/UE (RoHS 2)


Mantenimiento y opciones
  • Tension-lok para manipulación segura del muelle evitando liberaciones accidentales
  • Módulos reparables en campo para facilitar el mantenimiento y reducir inventario
  • Opciones: sobremanejo manual hidráulico, sobremanejos mecánicos/manuales e integración en un VOS completo

Catálogos

G-series
G-series
6 Páginas

Otros productos de BETTIS

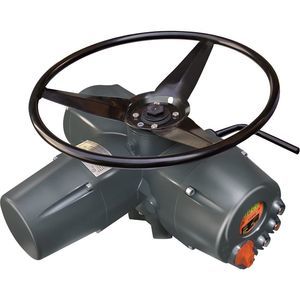

Electric Actuators
