racor de rosca / de ángulo recto / hidráulico / de latón
ELB, EFLB series

{{requestButtons}}

Características

  • Fijación:

    de rosca

  • Forma:

    de ángulo recto

  • Aplicaciones:

    hidráulico

  • Material:

    de latón

  • Otras características:

    NPT

Descripción

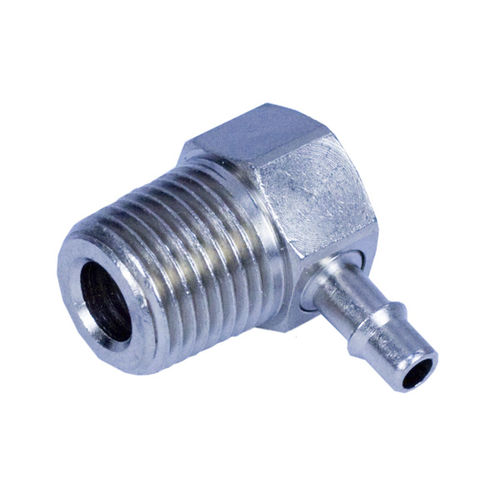

Codo fijo
Hay disponibles codos fijos para facilitar los requisitos de conexión; los tamaños de rosca van de 10-32 a 3/8 NPT y los tamaños de púas de 1/16 a 3/8 de tubo Id. El diseño de una sola barra Pneu-Edge® ofrece un agarre/sellado más firme que los racores con múltiples púas estándar. Estos accesorios aseguran la instalación permanente de tubos de poliuretano sin necesidad de abrazaderas en la mayoría de las aplicaciones.
-Tamaños de las barras: 1/16, 5/64, 3/32, 1/8, 5/32, .170, 3/16, ¼ y 3/8 Tube Id
-Tamaño de rosca: 10-32(M)/(F), ¼-28(M), 1/16 NPT, 1/8 NPT/NPT(F), ¼ NPT, ¼ NPT(F), 3/8 NPT
-El diseño afilado de una sola lengüeta proporciona un agarre/sellado más firme que el de las múltiples lengüetas estándar
-El enfoque más suave de la tubería facilita la instalación de la misma
-Mecanizado de latón y niquelado químico para resistencia a la corrosión
-Bimba fabrica accesorios a medida; contáctenos con sus necesidades únicas
Características y Beneîlts
-Numerosos tamaños disponibles para satisfacer sus necesidades de portabilidad
Requisitos
-Los tamaños de los tubos de Accommodâtes van de 1/16 a 3/8 de diámetro interior del tubo
-Los tamaños de rosca van de 10-32 UNF a 3/8 NPT e incluyen 10-32 (F), 1/8 NPT (F) y 1/4 NPT (F)
-Diseño de junta tórica capturada (roscas de 10-32 y 1/4-28)
-Proporciona un sellado superior que garantiza un ajuste a prueba de fugas incluso cuando se combina con una superficie de sellado menos que perfecta
-El ajuste mecánico mantiene los pies apretados y mantiene su posición incluso bajo vibración constante
-Conexión de tubería apretada
-El diseño de una sola lengüeta proporciona un agarre y un sello más apretados que los de las múltiples lengüetas estándar
-Tecnología conjunta sin soldaduras
-Elimina los huecos de soldadura, las posibles fugas y la decoloración por calor o la distorsión de los materiales.
Especificaciones de ingeniería
Presión de operación: 29.5" Hg a 125 psi
Rango de temperatura: -28° C a 71° C (-20° F a 160° F)
