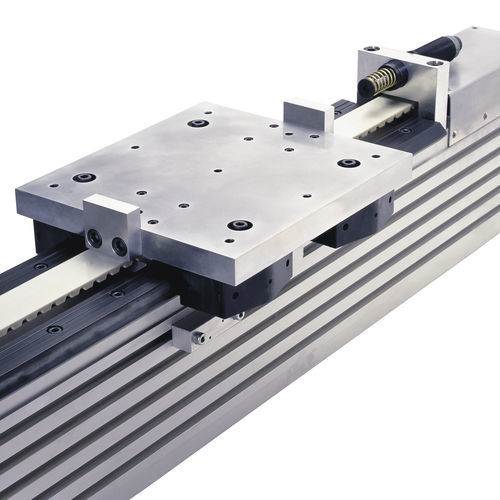

Unidad lineal eléctrica HDLS series

de correade fuerte carga

HDLS utiliza guías de alta resistencia y las acciona mediante una correa de la serie AT. Hay disponibles versiones de unidad estrecha y ancha. La unidad estrecha es más alta que la ancha, lo que la hace más rígida. La unidad ancha es más adecuada para aplicaciones con cargas de momento elevadas. Tanto la unidad estrecha como la ancha disponen de ejes de salida izquierdo, derecho y doble. Las cajas de engranajes pueden suministrarse directamente acopladas a las unidades. También es posible ampliar los ejes de salida de las cajas de engranajes para accionar dos sistemas en paralelo. Los sistemas HDLS disponen de amortiguadores y topes de goma opcionales. Unidad estrecha La unidad estrecha está montada en una viga de perfil delgado que proporciona rigidez gracias a su altura. Los ejes de salida izquierdo, derecho y doble, así como las cajas de engranajes, son todos estándar para la unidad estrecha. La unidad estrecha se acciona mediante una correa AT20 de 50 mm de ancho. Los topes de goma y los amortiguadores son opcionales. Unidad ancha La unidad ancha se monta en una viga de perfil ancho para aumentar la capacidad de manejo de momentos mediante la separación de los cojinetes en V. Los ejes de salida izquierdo, derecho y doble, así como las cajas de engranajes, son todos estándar para la unidad ancha. El accionamiento se realiza mediante una correa AT20 de 50 ó 75 mm de ancho. Los topes de goma y los amortiguadores son opcionales.
