Centro de mecanizado CNC 3 ejes HMC 500
horizontalde doble columnaBT 50

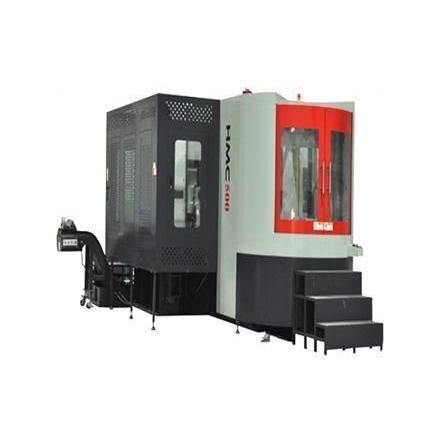

Centro de mecanizado CNC 3 ejes - HMC 500 - BOCHI Machine Tool Group Co., Ltd. - horizontal / de doble columna / BT 50
Centro de mecanizado CNC 3 ejes - HMC 500 - BOCHI Machine Tool Group Co., Ltd. - horizontal / de doble columna / BT 50
Centro de mecanizado CNC 3 ejes - HMC 500 - BOCHI Machine Tool Group Co., Ltd. - horizontal / de doble columna / BT 50 - imagen - 2
Centro de mecanizado CNC 3 ejes - HMC 500 - BOCHI Machine Tool Group Co., Ltd. - horizontal / de doble columna / BT 50 - imagen - 3
Centro de mecanizado CNC 3 ejes - HMC 500 - BOCHI Machine Tool Group Co., Ltd. - horizontal / de doble columna / BT 50 - imagen - 4
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
horizontal
Estructura
de doble columna
Nariz del husillo
BT 50
Número de herramientas
40 herramientas
Aplicaciones
para trabajos pesados
Otras características
de gran rigidez
Carrera X

850 mm
(33,46 in)

Carrera Y

700 mm
(27,56 in)

Carrera Z

800 mm
(31,5 in)

Velocidad de rotación

7.000 rpm
(43.982 rad.min-1)

Potencia

15 kW, 17,5 kW, 18,5 kW
(20,39 hp, 23,79 hp, 25,15 hp)

Velocidad de avance del eje X

36 m/min

Velocidad de avance del eje Y

36 m/min

Velocidad de avance del eje Z

36 m/min

Carga máxima de la mesa

500 kg
(1.102 lb)

Peso de la herramienta (máx.)

25 kg
(55,1 lb)

Precisión de colocación

0,01 mm
(0,00039 in)

Repetibilidad

0,005 mm
(0,0002 in)

Peso total

20.000 kg
(44.092,45 lb)

Longitud total

5.150 mm
(202,8 in)

Anchura total

3.845 mm
(151,4 in)

Altura total

2.975 mm
(117,1 in)

Descripción

Descripción general
El HMC 500 es un centro de mecanizado horizontal con estructura tipo T positiva, bancada integral y columna de doble pared de gran luz. Los ejes X/Y/Z emplean guías de rodillos pesadas y el husillo dispone de refrigeración forzada para mantener la estabilidad y la precisión de mecanizado.

Aplicaciones
  • Mecanizado por lotes de múltiples caras de cajas, placas, carcasas y bases de máquinas
  • Acabado y semiacabado de moldes y piezas estructurales de gran tamaño
  • Producción de alta productividad con intercambio automático de palets


Especificaciones técnicas
  • Modelo: HMC500
  • Recorridos (X / Y / Z): 850 / 700 / 800 mm
  • Distancia del extremo del husillo al centro de la mesa: 70–870 mm; al tope de la bandeja: 75–775 mm
  • Tamaño de la mesa: 500 × 500 mm; indexado: 360° × 1°; fijación: 24‑M16; capacidad de la mesa: 500 kg
  • Diámetro/altura máxima pieza: Ø750 mm, H850 mm
  • Sistema de palets: intercambio automático rotativo de doble palet; número de palets: 2; tiempo de cambio: 12 s
  • Husillo: cono BT50; velocidad 7000 r/min; potencia 15/18.5 kW (FANUC) o 17.5 kW (Siemens); par 95.5/118 Nm (FANUC) o 96 Nm (Siemens); refrigeración forzada
  • Sistema de herramientas: cargador de 40 herramientas; intercambio por manipulador; selección bidireccional; peso máx. herramienta 25 kg; Ø máx. herramienta 125/250 mm; longitud máx. 350 mm; cono herramienta BT50; tiempo de cambio (T-T)/(C-C): 3.5/7.5 s
  • Alimentaciones y accionamientos: guía lineal de rodillos; motores de avance X/Y/Z 7/7/7 kW (FANUC) o 7.1/7.1/7.1 kW (Siemens); avance rápido 36 m/min; avance de corte hasta 12 000 mm/min; diámetros de husillo X/Y/Z: 50/45/50 mm; refrigeración forzada de cojinetes de husillo
  • Dimensiones máquina (excluyendo transportador de virutas, carro de virutas, unidad hidráulica): 5150 × 3845 × 2975 mm; peso: 20.000 kg; alimentación: 50 kW; tanque de refrigerante: 500 L; aire: 0.6–0.8 MPa


Precisión y exactitud
  • Precisión de posicionamiento: 0,010 mm; con regla: 0,008 mm
  • Precisión repetitiva de posicionamiento: 0,008 mm; con regla: 0,005 mm
  • Precisión de indexado/posicionamiento de la mesa: 12"; precisión repetitiva de indexado: 7"


Información adicional
  • Idóneo para producción en serie y trabajos de acabado de moldes con cambio automático de palets
  • Opcional: reglas lineales en los tres ejes para mayor posicionamiento
  • Opciones de configuración: paquetes de control FANUC o Siemens
