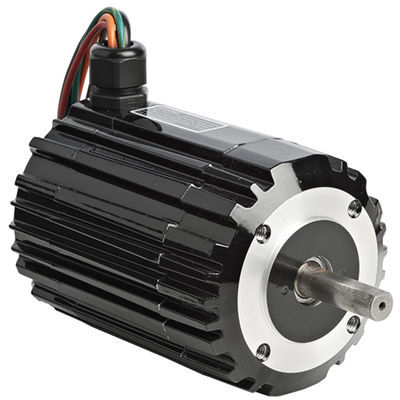

Motor brushless 3317

con conmutación electrónicaDCBLDC

Producto
Modelo 3317 — serie 34B, motor BLDC para aplicaciones industriales, bastidor compacto con conmutación electrónica.

Especificaciones clave

• Velocidad: 10.000 rpm
• Par nominal: 33 oz-in (≈0,233 N·m)
• Tensión nominal: 130 V
• Potencia del motor: 1/3 HP (≈0,25 kW)
• Constante de par: 14,5 oz-in/A
• Constante de tensión: 10,7 V/krpm
• Resistencia de bobinado: 1,7 Ω
• Inductancia de bobinado: 4,6 mH
• Inercia del rotor: 0,0154 oz-in·s
• Capacidad de carga radial: 42 lbs (≈19,05 kgf)
• Longitud total (XH): 4,56 in (≈115,8 mm)
• Peso: 7 lbs (≈3,18 kg)
• Tipo de producto: 34B4BEBL
• Eje accesorio: No
• Referencia diagrama de conexiones: 07410268

Planos CAD y diagrama de cableado

• Planos CAD disponibles para el modelo 3317 en formatos PDF, DWG y STEP
• Diagrama de cableado disponible (referencia 07410268)

Accesorios opcionales

• Kit de soporte en L para motores 34B y 34R (modelo 0979)
• Kit de cable de 6 pies para controles BLDC encapsulados (modelo 3982)

Características estándar

• Totalmente cerrado, no ventilado (IP-44)
• Conectores enchufables que facilitan las conexiones eléctricas
• Conmutación electrónica para funcionamiento silencioso y reducción de EMI; elimina el mantenimiento de carbones
• Ensamblaje de sensores Hall moldeado para conmutación precisa
• Estator bobinado con láminas expuestas para una transferencia térmica eficaz y máxima potencia por tamaño de bastidor
• Imanes de tierras raras en el rotor para alto par y baja inercia del rotor

Especificaciones técnicas

• Velocidad (rpm): 10.000
• Par nominal (oz-in): 33 (≈0,233 N·m)
• Tensión nominal: 130 V
• Potencia del motor: 1/3 HP (≈0,25 kW)
• Constante de par (oz-in/A): 14,5
• Constante de tensión (V/krpm): 10,7
• Resistencia de bobinado (Ω): 1,7
• Inductancia de bobinado (mH): 4,6
• Inercia del rotor (oz-in·s): 0,0154
• Carga radial (lbs): 42 (≈19,05 kgf)
• Longitud XH (in): 4,56 (≈115,8 mm)
• Peso (lbs): 7 (≈3,18 kg)
• Tipo de producto: 34B4BEBL
• Eje accesorio: NO
• Diagrama de conexión: 07410268
