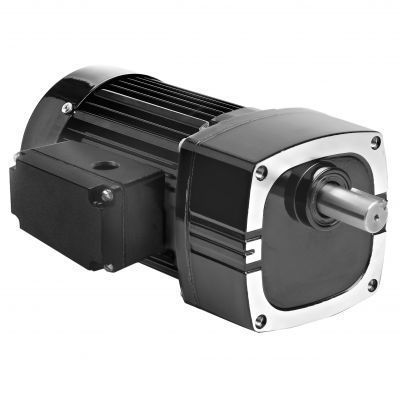

Motorreductor AC Model 1665

trifásicode engranaje helicoidalde ejes paralelos

Visión general
Modelo 1665 de la serie Metric 42R-E: motorreductor AC de eje paralelo. Motorreductor métrico trifásico compatible con variadores, con engranajes helicoidales y engrase permanente para funcionamiento silencioso y larga vida útil.

Especificaciones (según tabla de producto)
Velocidad (rpm): 140
Par nominal (Nm): 5,6
Par nominal (lb-in): 50
Potencia (W): 140
Potencia (HP): 1/5
Voltios: 230 / 400
Hz: 50
Fases: 3
Amperios: 1,1 / 0,61
Relación de transmisión: 10
Carga radial (N): 1300
Carga radial (lbs): 300
Longitud XH (mm): 231
Longitud XH (inch): 9,08
Peso (kg): 6,8
Peso (lbs): 15,3
Diagrama de conexión: 07410279
N.º de pieza del condensador: N/A
Tipo de producto: 42R5BFPP-E2
HPDecimal: 0,2

Características estándar

• Roscas de montaje métricas y dimensiones del eje de conducción métricas.
• Carcasa del engranaje sin ventilación.
• Retenes de labio industriales en los ejes del motor y de salida.
• Rodamientos de agujas en todo el conjunto para mayor capacidad de carga radial y larga vida útil.
• Engranajes lubricados permanentemente con grasa semilíquida para larga vida útil.
• Engranajes helicoidales cementados selectivamente para bajo nivel sonoro y alta relación potencia/tamaño.

Documentos disponibles

• Dibujo CAD: PDF, DWG, STEP disponibles para el modelo 1665 (opciones de descarga en la página del producto).
• Diagrama de cableado: PDF (referencia de diagrama 07410279).
• Hojas de seguridad: hoja de seguridad de aceite imperial disponible.

Accesorios opcionales

• Kit de soporte en L para motorreductores E, F y FX [modelo 0969]
• Kit de caja de bornes de fundición para motores y motorreductores 33A, 34R, 42A, 42R y 48R [modelo 0984]
• Kit de montaje con soporte en L para motorreductores métricos tipo E/F [modelo 1969]
• Kit de caja de bornes métrica de fundición con bloque de terminales para 33A, 34R, 42A, 42R y 48R [modelo 1984]
• Gran kit de caja de bornes de fundición para 34R, 42R, 48R, 42R-FX, 33A, 42A motores y motorreductores de stock [modelo 0986]

Notas
Motorreductor trifásico mostrado para operación 230/400 V, 50 Hz. El precio web se muestra en dólares estadounidenses; la disponibilidad y los precios están sujetos a cambios.

Características / especificaciones técnicas

• Modelo: 1665
• Serie: Metric 42R-E
• Velocidad: 140 rpm
• Par nominal: 5,6 Nm (50 lb-in)
• Potencia: 140 W (0,2 HP / 1/5 HP)
• Voltaje: 230 / 400 V
• Frecuencia: 50 Hz
• Fases: 3
• Corriente: 1,1 / 0,61 A
• Relación de transmisión: 10
• Capacidad de carga radial: 1300 N (300 lbs)
• Longitud XH: 231 mm (9,08 in)
• Peso: 6,8 kg (15,3 lbs)
• Referencia diagrama de conexión: 07410279
• Código tipo de producto: 42R5BFPP-E2
