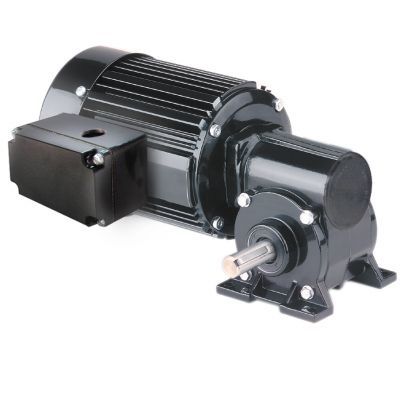

Motorreductor AC Model 1633

trifásicode tornillo sin finangular

Producto
Motorreductor angular AC serie métrica 42R-5N, Modelo 1633. Diseñado para aplicaciones industriales que requieren una solución de accionamiento angular compacta; motor refrigerado por ventilador con engranajes lubricados permanentemente y retenes industriales en los ejes para operación continua.

Archivos CAD y planos disponibles
Planos CAD disponibles para este modelo: PDF, DWG y STEP (modelo 1633).

Características estándar

• Roscas de montaje métricas y dimensiones del eje en métrico.
• Cubierta totalmente cerrada con grado IP-20.
• Refrigerado por ventilador para alta potencia de salida.
• Sistema de aislamiento clase "B" operado dentro de los límites de clase "A" para prolongar la vida útil de los devanados y del lubricante.
• Aro central y tapas finales de aluminio para alta eficiencia térmica y menor peso.
• Carter de engranajes no ventilado.
• Retenes tipo labio industriales en los ejes del motor y de salida.
• Rodamientos de agujas en todo el conjunto para mayor capacidad de carga radial y larga vida.
• Engranajes lubricados permanentemente con aceite para larga vida útil.
• Rueda sinfín de bronce para alta capacidad ante cargas de choque.
• Sinfín templado y rectificado para resistencia y larga vida.

Accesorios opcionales

• Kit de caja de bornes de fundición para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984).
• Kit de caja de bornes métrica de fundición con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984).
• Kit de caja de bornes grande de fundición para motores y motorreductores 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986).

Especificaciones técnicas

• Velocidad (rpm): 47
• Par nominal (Nm): 12.3
• Par nominal (lb-in): 109
• Potencia (W): 140
• Potencia (HP): 1/5
• Voltios: 230/400
• Hz: 50
• Fases: 3
• Amperios: 1.1 / 0.61
• Relación de transmisión: 30
• Carga radial (N): 800
• Carga radial (lbs): 180
• Longitud XH (mm): 260
• Longitud XH (inch): 10.25
• Peso (kg): 7.3
• Peso (lbs): 16.3
• Diagrama de conexión: 07410279
• N.º pieza condensador: N/A
• Tipo de producto: 42R5BFPP-5N
• HPDecimal: 0.2
