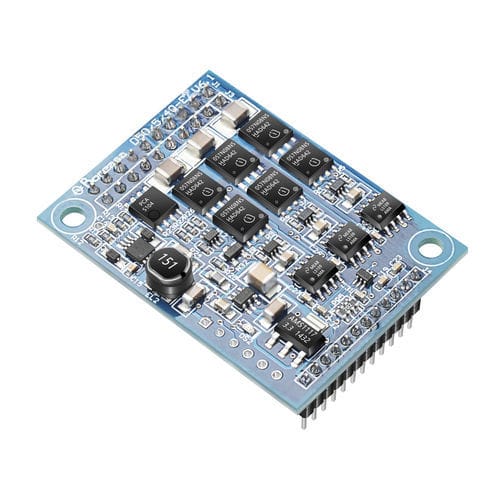

Control de motor con controlador integrado D30/5/4Q-E2

BLDC

Especificaciones generales: Microprocesador:STM32F103C8T6 Eficiencia:95% Dimensiones:35 x 48 mm Modo de funcionamiento: Funcionamiento básico:Bucle cerrado (por defecto), bucle abierto (opcional) Limitación de potencia/corriente: Modo de funcionamiento con limitación de potencia o de corriente (configurable por el usuario) para que el accionamiento pueda seguir funcionando con seguridad cuando se superen los límites de potencia/corriente preestablecidos. Por defecto es la limitación de corriente (15 A) Descripción general: El D30/5/4Q-E2 es un pequeño driver digital de 4 cuadrantes para el control de sopladores Boreasa sin escobillas de hasta 150 W, equipado con sensores Hall digitales. Este driver está diseñado para ser integrado en la placa electrónica del cliente. También es compatible con la placa de evaluación de Boreasa. Características -Entrada de valor a través de PWM o tensión analógica externa (0 ... +3,3 V) -Se pueden ajustar los parámetros a través de 4 entradas digitales externas (DigIN) -Dirección de giro preestablecida por una señal digital -La etapa de salida se puede activar o desactivar -Límite máximo de corriente de salida ajustable hasta 15 A -La velocidad del motor puede controlarse con la salida "FG -Indicación de estado a través de la salida "Ready" -Protección contra el bloqueo del motor (límite de corriente para el motor bloqueado) -Regleta de conectores estandarizada, paso 2,54 mm y 2 mm -Una entrada analógica permite detectar la temperatura del motor -El regulador shunt incorporado está diseñado para limitar la tensión de alimentación del controlador. El robusto diseño del regulador de velocidad PI es una premisa ideal para un funcionamiento inmediato. El módulo OEM, de buen precio y miniaturizado, se integra perfectamente en muchas aplicaciones Para los desarrollos, Boreasa ofrece una completa tarjeta de interfaz/evaluación: la tarjeta D50/5/4Q-M2.
