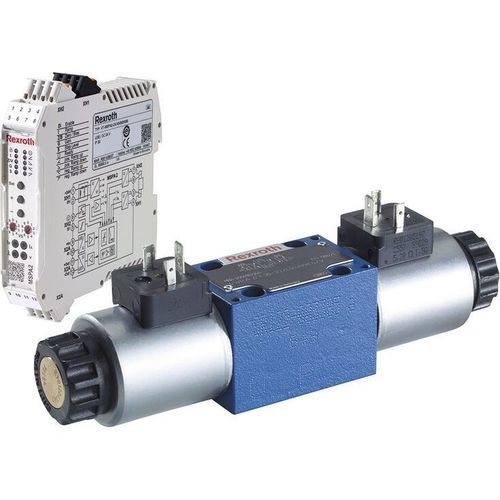

Distribuidor hidráulico de control directo 4WRA

de 4 víasproporcional

Descripción general del producto
Válvulas direccionales proporcionales, accionamiento directo, sin retroalimentación de posición eléctrica, disponibles sin o con electrónica integrada (OBE). Estas válvulas se pueden seleccionar y configurar según la serie del equipo, la tensión de alimentación, el tamaño y caudal nominal, los sellos y las opciones eléctricas/electrónicas.

Código tipo (ejemplo)
4WRA-2X/G24/V

Configuración seleccionada (resumen)
Tipo: 4WRA — Válvulas direccionales proporcionales, accionamiento directo, sin retroalimentación de posición eléctrica
Serie del equipo: 2X — Series de equipo 20 a 29
Tensión de alimentación: G24 — 24 VDC
Protección especial: [ninguna] — Sin protección especial
Material de sellos: V — FKM

Opciones disponibles (categorías y ejemplos)
Electrónica

• sin electrónica integrada (OBE)
• con electrónica integrada (OBE) — código E

Tamaño nominal

• 10 — Tamaño nominal 10
• 6 — Tamaño nominal 6

Símbolos (disponibles)

• E
• E1-
• EA
• W
• W1-
• WA

Caudal nominal

• 07 — 7 l/min
• 15 — 15 l/min
• 30 — 26 l/min (NG 6), 30 l/min (NG 10)
• 60 — 60 l/min

Serie del equipo

• 2X — Series de equipo 20 a 29

Tensión de alimentación

• G24 — 24 VDC

Protección especial

• Sin protección especial

Conexiones eléctricas

• K31 — sin conector enchufable, con enchufe componente según DIN EN 175201-804
• K4 — sin conector enchufable, con enchufe componente según DIN EN 175301-803

Interfaces electrónicas (ejemplos)

• A1 — Entrada de consigna +/- 10 V para 4WRAE
• F1 — Entrada de consigna 4 a 20 mA para 4WRAE

Información adicional / identificadores de producto

• Marcadores de número de material mostrados en el selector: -280, -589, -660, -674, -A18, /3

Documentación y ficha técnica
La ficha técnica y la documentación del producto se proporcionan a través de los recursos del fabricante (enlaces no incluidos).

Especificaciones técnicas

• Denominación: 4WRA (Válvulas direccionales proporcionales, accionamiento directo, sin retroalimentación de posición eléctrica)
• Código tipo ejemplo: 4WRA-2X/G24/V
• Serie del equipo: 2X (series 20 a 29)
• Tensión de alimentación: G24 (24 VDC)
• Tamaños nominales: 6, 10
• Caudales nominales: 07 = 7 l/min; 15 = 15 l/min; 30 = 26 l/min (NG 6) o 30 l/min (NG 10); 60 = 60 l/min
• Opciones electrónicas: sin OBE; con electrónica integrada (OBE) — código E
• Símbolos/opciones disponibles: E, E1-, EA, W, W1-, WA
• Material de sellos: V = FKM
• Variantes de conexión eléctrica: K31 (enchufe componente DIN EN 175201-804), K4 (enchufe componente DIN EN 175301-803)
• Protección especial: sin protección especial (estándar)
• Referencias / números de material adicionales: ejemplos mostrados en el selector (-280, -589, -660, -674, -A18, /3)
