Sistema de medición de posición IMS
de longitudinductivode banda

sistema de medición de posición
sistema de medición de posición
sistema de medición de posición
sistema de medición de posición
sistema de medición de posición
Añadir a mis favoritos
Añadir al comparador


Características

Magnitud física
de posición, de longitud
Tecnología
inductivo
Objeto de la medición
de banda
Otras características
de alta precisión

Descripción

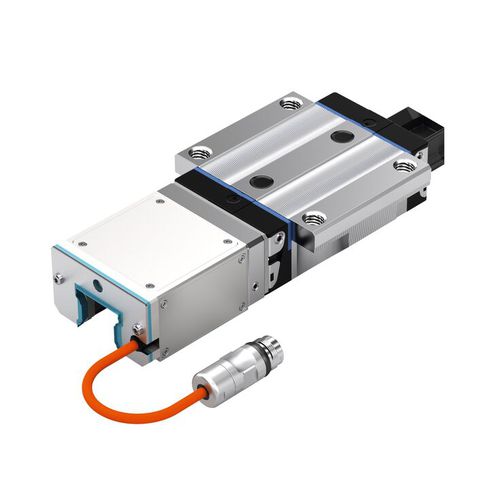

Sistema de medición integrado para sistemas de raíles de bolas y rodillos -La integración de la tecnología de medición en la guía lineal da como resultado un sistema mecatrónico que combina la capacidad de guiar cargas mecánicas y de medir la longitud en un solo producto. No se necesitan sistemas de medición externos. Notas e información técnica general Bloque de rodadura Bloque de rodadura con placa adaptadora montada y escáner montado -Mismo patrón de agujeros de montaje y dimensiones de montaje que los bloques de rodadura estándar -Una placa adaptadora permite sustituir el escáner* durante el mantenimiento sin necesidad de retirar el bloque de rodadura. * Los tornillos de fijación del escáner deben ser accesibles. Debe haber suficiente espacio libre en el extremo del carril para retirar el escáner. Riel guía Riel guía con escala de acero integrada -Mismo patrón de agujeros de montaje y dimensiones de montaje que los carriles guía estándar -Escala incremental (1), y banda de código absoluto opcional (2) (IMS-A), o marcas de referencia (IMS-I). -Escalas (1)/(2) protegidas por una banda de acero inoxidable soldada y hermética (3) Sistema de Medición Integrado IMS para Sistemas de Bolas y Rodillos Los sistemas de raíles de bolas y rodillos Rexroth pueden suministrarse con un sistema de medición de posición inductivo completamente integrado. El sistema de medición de posición consta de un escáner, una escala, marcas de referencia y la banda de código absoluto. El escáner con sensores se monta en el bloque de rodadura. A medida que se desplaza sobre ellos, evalúa la escala, las marcas de referencia o la banda de código absoluto que están incorporadas en el carril guía.

---
