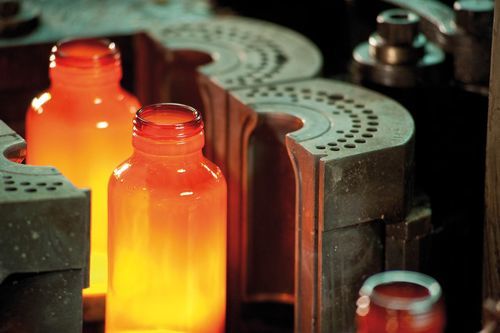

Dispositivo de cierre de apertura rápida E-MOC

Resumen
El E-MOC es un mecanismo de apertura/cierre mejorado desarrollado a partir de la amplia experiencia en plantas de vidrio. Simplifica el proceso de formado e integra un sistema de refrigeración orientado al proceso, personalizable según las necesidades del cliente. Esta descripción presenta las características principales y los beneficios productivos del E-MOC.

Sistema de refrigeración
E-MOC es un dispositivo avanzado de intercambio térmico. El flujo de aire puede gestionarse en zonas diferenciadas para atender tanto al molde de soplado como al molde de preforma.

• Molde de soplado
• Molde de preforma

Tecnología de refrigeración
Se emplea análisis de transferencia de calor conjugada (especificaciones de refrigeración, temperatura del molde, transferencia térmica y comportamiento del vidrio) en las simulaciones para definir las reglas de refrigeración y optimizar los perfiles de temperatura del molde.

Mecanismo — Palancas y movimiento paralelo

• Aumento de la vida útil del molde
• Mayor facilidad en el swabbing (limpieza)
• Ángulo de desmoldeo más eficiente

Diseñado con simulaciones estructurales

• Mayor fuerza de cierre
• Movimiento de apertura/cierre suave
• Cierre más eficiente

Cambio de trabajo con E-MOC

• Más rápido
• Más fácil

E-MOC montado en la parte superior

• Más eficiente
• Más flexible

Diseño & Mantenimiento
Con mecanismos montados en la parte superior la sección queda despejada, permitiendo la instalación de émbolos de mayor carrera. El mantenimiento puede realizarse en taller mientras la máquina está en funcionamiento.

Ventajas de refrigeración
Refrigeración del blank (refrigeración axial E-MOC)

• Refrigeración eficiente desde el centro del molde
• Mejor homogeneidad de temperatura horizontal
• Ajuste vertical del perfil de temperatura fácil con tapones
• Cobertura 360° completa
• BAJA presión de ventilador y requisito de flujo másico
• Refrigeración independiente de blank y anillo de cuello

CFD & Ajuste
La velocidad del flujo de aire controlada por CFD permite un control preciso del perfil de temperatura del molde. El ajuste del refrigeramiento es posible mediante:

• Número de orificios en superior & inferior
• Diámetro de los orificios
• Distribución circunferencial

Refrigeración del molde
La refrigeración axial E-MOC asegura un enfriamiento eficiente desde el centro, uniformidad horizontal de temperatura, ajuste vertical sencillo con tapones, cobertura 360°, bajas exigencias de presión y caudal de ventilador, circuitos independientes para blank y anillo de cuello y ausencia de fugas de aire en la cavidad del molde.

Refrigeración del anillo de cuello

• Ajustable para todas las posiciones de inversión
• Eficiente para todas las cavidades

Medios relacionados
Catálogo en PDF disponible para el producto E-MOC (documento listado en los medios del producto).

Especificaciones técnicas

• Nombre / modelo del producto: E-MOC
• Mecanismo de apertura/cierre mejorado para máquinas de formado
• Dispositivo avanzado de intercambio térmico con capacidad de refrigeración axial (360°)
• Simulación de transferencia de calor conjugada usada para definir especificaciones de refrigeración y perfiles de temperatura del molde
• Control de velocidad de flujo de aire impulsado por CFD para la gestión de la temperatura del molde
• Refrigeración ajustable mediante número y diámetro de orificios y distribución circunferencial
• Refrigeración independiente de blank y anillo de cuello
• Opción de mecanismo montado en la parte superior; sección despejada para permitir émbolo de mayor carrera y mantenimiento en taller
• Diseñado con simulaciones estructurales para aumentar la fuerza de cierre y mejorar la suavidad de apertura/cierre
