Máquina plegadora de chapas para vidrio Titan EVO

electrónica

Resumen del producto
La gama Titan EVO incluye 10 configuraciones de bordeadoras dobles diseñadas para el mecanizado de aristas planas, el fresado de filetes y la eliminación opcional de aristas. Las máquinas permiten la transferencia inmediata al templado tras el desboronado y ofrecen opciones de husillo (neumático estándar o electro-neumático).

Principales cualidades

• La gama Bottero de bordeadoras dobles para aristas planas está diseñada para cumplir los requisitos industriales de rendimiento y calidad.
• La lectura de códigos de barras simplifica y acelera la puesta a punto de la máquina por el operario, reduciendo los tiempos de cambio.
• La unidad automática de desboronado permite transferir las piezas terminadas directamente al templado; las esquinas desboronadas son más seguras en la manipulación. El husillo de arista está disponible neumático (estándar) o electro-neumático.
• La ejecución simultánea de todos los ejes de la máquina reduce los tiempos de configuración y maximiza la eficiencia de producción.

Características

• Estructura robusta de acero electrosoldado con amplio uso de acero inoxidable y polímeros técnicos anticorrosión.
• Todos los componentes en contacto con el agua están fabricados en acero inoxidable para garantizar durabilidad a largo plazo.
• Selección de componentes mecánicos y electrónicos de fabricantes líderes que asegura fiabilidad y disponibilidad de repuestos.

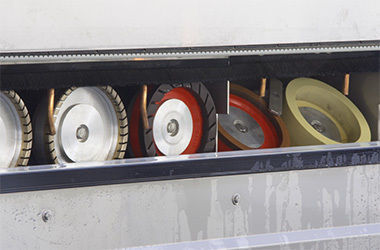

• Los husillos coaxiales ofrecen funcionamiento sin vibraciones y eficiencia óptima de rectificado; la ausencia de correas y poleas reduce las piezas de desgaste.
• Correas de poliuretano con cables interiores de acero inoxidable, rectificadas por la parte posterior y los laterales, garantizan un avance del vidrio de alta precisión; el ancho de correa es modular según tipo y peso del vidrio.
• Poleas de gran diámetro distribuyen la carga específica al trabajar con vidrio pesado para prolongar la vida útil de las correas.

Especificaciones técnicas

• 214 N
  Dimensión mínima del vidrio: 230 x 230 mm
  Espesor del vidrio: 3 ÷ 30 mm
  Velocidad: 1 ÷ 20 m/min (1 ÷ 30 m/min opcional)
  Potencia mínima: 45,2 kW
• 216 N
  Dimensión mínima del vidrio: 230 x 230 mm
  Espesor del vidrio: 3 ÷ 30 mm
  Velocidad: 1 ÷ 20 m/min (1 ÷ 30 m/min opcional)
  Potencia mínima: 52 kW
• 218 N
  Dimensión mínima del vidrio: 230 x 230 mm
  Espesor del vidrio: 3 ÷ 30 mm
  Velocidad: 1 ÷ 20 m/min (1 ÷ 30 m/min opcional)
  Potencia mínima: 57,8 kW
• 220 N
  Dimensión mínima del vidrio: 230 x 230 mm
  Espesor del vidrio: 3 ÷ 30 mm
  Velocidad: 1 ÷ 20 m/min (1 ÷ 30 m/min opcional)
  Potencia mínima: 64,6 kW
• 222 D
  Dimensión mínima del vidrio: 230 x 230 mm
  Espesor del vidrio: 3 ÷ 30 mm
  Velocidad: 1 ÷ 20 m/min (1 ÷ 30 m/min opcional)
  Potencia mínima: 71,4 kW
• 222 L
  Dimensión mínima del vidrio: 230 x 230 mm
  Espesor del vidrio: 3 ÷ 30 mm
  Velocidad: 1 ÷ 20 m/min (1 ÷ 30 m/min opcional)
  Potencia mínima: 71,4 kW
• 224 N
  Dimensión mínima del vidrio: 230 x 230 mm
  Espesor del vidrio: 3 ÷ 30 mm
  Velocidad: 1 ÷ 20 m/min (1 ÷ 30 m/min opcional)
  Potencia mínima: 78,2 kW
• 226 D
  Dimensión mínima del vidrio: 230 x 230 mm
  Espesor del vidrio: 3 ÷ 30 mm
  Velocidad: 1 ÷ 20 m/min (1 ÷ 30 m/min opcional)
  Potencia mínima: 81,8 kW
• 226 L
  Dimensión mínima del vidrio: 230 x 230 mm
  Espesor del vidrio: 3 ÷ 30 mm
  Velocidad: 1 ÷ 20 m/min (1 ÷ 30 m/min opcional)
  Potencia mínima: 81,8 kW
• 228 N
  Dimensión mínima del vidrio: 230 x 230 mm
  Espesor del vidrio: 3 ÷ 30 mm
  Velocidad: 1 ÷ 20 m/min (1 ÷ 30 m/min opcional)
  Potencia mínima: 88,6 kW
