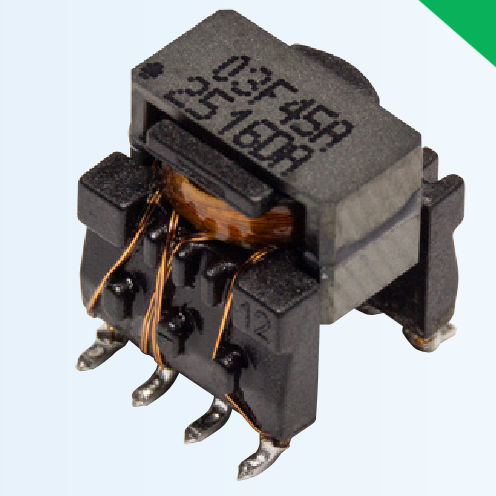

Transformador de potencia HVMA03F45A-ST8S

encapsuladopara aplicaciones automóvilespara convertidor

La línea de productos «Custom Magnetics» de Bourns presenta el transformador para controlador de puerta HVMA03F45A-ST8S. Este transformador es de grado automovilístico y cumple con la norma AEC-Q200 El transformador controlador de puerta modelo HVMA03F45A-ST8S de Bourns® está diseñado con una distancia de fuga de 8 mm para una tensión de funcionamiento de 850 V, lo que lo hace ideal para nuevas aplicaciones en vehículos eléctricos que requieren una alta tensión de aislamiento. Entre las aplicaciones típicas en el sector de la automoción se incluyen la alimentación de la puerta de transistores, la alimentación de circuitos de gestión de baterías y la alimentación aislada entre sistemas de tensión independientes en un vehículo híbrido. Este transformador cuenta con un amplio rango de temperaturas de funcionamiento, desde -40 °C hasta +125 °C, para un funcionamiento en clase F. El encapsulado SMT, con una elevada distancia de fuga, presenta un tamaño reducido sin igual para una tensión de funcionamiento tan elevada. Este transformador para controlador de puerta está diseñado para una frecuencia de conmutación de entre 50 kHz y 380 kHz y proporciona una potencia de salida de hasta 3 vatios. El transformador puede utilizarse con numerosos circuitos integrados controladores de puerta que tengan frecuencia fija o variable. El modelo HVMA03F45A-ST8S puede personalizarse para otras tensiones de salida y aplicaciones. Póngase en contacto con Bourns para obtener asistencia técnica adicional e información sobre la compatibilidad con circuitos integrados. Características Frecuencias de conmutación de 50 kHz a 380 kHz Alta tensión de funcionamiento de 850 V Transformador SMT con distancia de fuga de 8 mm Aislamiento básico según las normas IEC 61558-2 e IEC 60664-1 Temperatura de funcionamiento: de -40 °C a +125 °C
