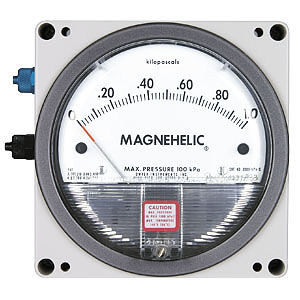

Manómetro diferencial M2000/2300-U150
analógicode paredIP54

manómetro diferencial
manómetro diferencial
manómetro diferencial
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
diferencial
Sistema de visualización
analógico
Montaje
de pared
Tipo de protección
IP54
Aplicaciones
de calibración, para presión diferencial
Presión

Mín.: 0 Pa
(0 psi)

Máx.: 30.000 Pa
(4,35 psi)

Descripción

Los manómetros diferenciales MAGNEHELIC de la serie 2000 son especialmente adecuados para la medición de presiones positivas, negativas (vacío) o diferenciales en el rango de 60 Pa hasta 30 kPa, y en el rango de 30 Pa hasta 10 kPa para la indicación del punto cero a escala media. Excepto para los medidores con rangos de 0-60 Pa y 0-100 Pa, que siempre deben ser montados en posición vertical, otros manómetros pueden ser montados en cualquier posición, desde vertical hasta horizontal. Sin embargo, tienen que ser calibrados a cero después de la instalación. El núcleo del manómetro diferencial M2000 es un acoplamiento magnético entre el diafragma y el indicador. Un diafragma con una junta tórica integrada separa los dos compartimentos de presión. El movimiento de la membrana se transmite por medio de una conexión rígida a un resorte de láminas especialmente adaptado al rango de medición correspondiente. Montado en el extremo flexible del resorte hay un pequeño imán permanente que desvía el puntero fijado en un eje de hélice ferromagnético sobre un cojinete de zafiro. Carcasa de plástico U150 para montaje en superficie. Los manómetros diferenciales M2000 Magnehelic se pueden integrar en una carcasa de plástico (U150) para montaje en superficie. La carcasa de plástico U150 consta de dos partes: La parte frontal alberga el manómetro Magnehelic 2000 y está listo para la conexión. La parte trasera es fácilmente utilizable para el montaje sin contra-pieza frontal en el punto de medición correspondiente por medio de tornillos de culata M4. La parte delantera con manómetro no tiene que ser montada en la parte trasera ya fijada hasta la puesta en marcha. Para rangos de medición de los Los manómetros diferenciales Magnehelic y los datos técnicos se encuentran en la hoja de datos de la serie 2000.

---
