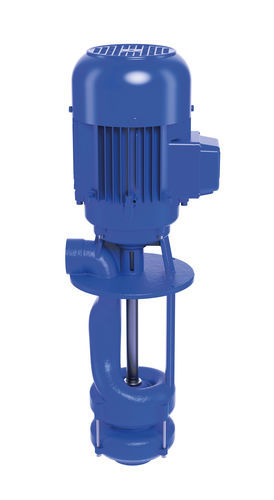

Bomba centrífuga HEF301...303

para líquido de refrigeracióneléctricasemisumergible

Las bombas de inmersión HEF301...303 son bombas centrífugas simples con el impulsor montado en la extensión del eje de transmisión. Se montan en la parte superior del contenedor, con la extensión de la bomba sumergida en el refrigerante. La serie de bombas HEF maximiza la eficiencia hidráulica con su diseño de impulsor cerrado. La bomba y el motor forman una unidad compacta y que ahorra espacio, y el mecanismo de la bomba no tiene juntas. El nivel máximo de refrigerante debe permanecer unos milímetros por debajo de la brida de montaje. Los impulsores cerrados son una característica de esta serie.

Aplicaciones

• Tipos de fluidos: refrigerantes
• Viscosidad cinemática: 1 mm²/s (1 cSt)
• Temperatura de bombeo: 0...60° C

Construcción

• Cuerpo de la bomba: hierro fundido
• Tapa: hierro fundido
• Impulsores: acero fundido
• Eje: acero
• Nivel de ruido: 60 dBA (HEF301/250), 66 dBA (HEF302/320...HEF303/380)

Datos técnicos (Selección)

• HEF301/250: Caudal volumétrico a la altura manométrica: 300 l/min / 10 m, Altura: 294 mm, Profundidad de inmersión: 250 mm, Peso: 18,0 kg, Potencia: 0,75 kW, Voltaje: 220-240 V / 380-415 V, Frecuencia: 50 Hz, Corriente: 3,24 A / 1,87 A, Velocidad: 2850 1/min
• HEF302/320: Caudal volumétrico a la altura manométrica: 300 l/min / 20 m, Altura: 350 mm, Profundidad de inmersión: 311 mm, Peso: 28,0 kg, Potencia: 1,5 kW, Voltaje: 220-240 V / 380-415 V, Frecuencia: 50 Hz, Corriente: 5,5 A / 3,2 A, Velocidad: 2880 1/min
• HEF303/380: Caudal volumétrico a la altura manométrica: 300 l/min / 30 m, Altura: 408 mm, Profundidad de inmersión: 371 mm, Peso: 36,0 kg, Potencia: 2,2 kW, Voltaje: 220-240 V / 380-415 V, Frecuencia: 50 Hz, Corriente: 7,8 A / 4,5 A, Velocidad: 2890 1/min

Características / Especificaciones técnicas

• Serie: HEF301...303
• Tipo de bomba: Centrífuga, inmersión
• Tipo de impulsor: Cerrado
• Montaje: Parte superior del contenedor, extensión sumergida en el refrigerante
• Mecanismo de bomba sin juntas
• Diseño compacto y que ahorra espacio
• Adecuado para refrigerantes con baja viscosidad
• Rango de temperatura de operación: 0 a 60°C
• Materiales: Cuerpo de la bomba y tapa (hierro fundido), Impulsores (acero fundido), Eje (acero)
• Nivel de ruido: 60–66 dBA dependiendo del modelo
• Rango de potencia: 0,75–2,2 kW
• Opciones de voltaje: 220-240 V, 380-415 V, 460 V
• Frecuencia: 50/60 Hz
• Velocidad: 2850–3480 1/min
