Características:
- Corriente de impulso del rayo (10/350us): 25kA.
- Indicación de estado.
- Indicación de estado mediante LEDs.
- Tensión de c.a. máxima de funcionamiento continuo: 385V / 275V.
- Dispositivo de protección contra sobretensiones de tipo 1, clase I.
- Número de polos: 1P, 2P, 3P, 4P, 1+1NPE, 3+1NPE.

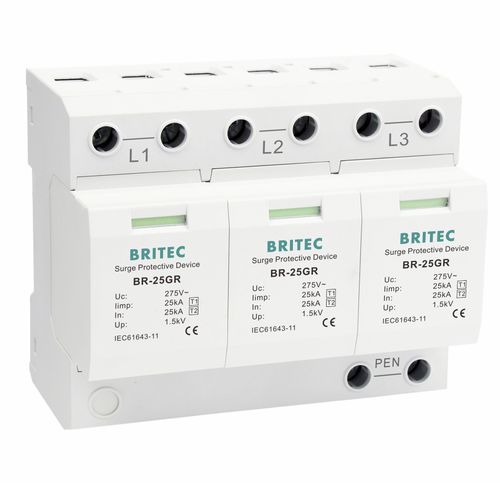

- BR-25GR 3P es adecuado para el sistema TN-C.
Principio de funcionamiento:
- En circunstancias normales, el protector de sobretensión se encuentra en un estado de alta resistencia, asegurando así el funcionamiento normal del sistema de energía.
- Cuando hay un voltaje o corriente de sobrecarga en la línea del sistema, la alta resistencia del SPD cambia a la baja resistencia, y el SPD inmediatamente se conduce a la tierra en un nanosegundo, liberando la energía de sobrecarga a la tierra a través del SPD.
- Después de la sobretensión, el protector de sobretensión vuelve rápidamente al estado de alta resistencia, para no afectar la alimentación normal del sistema.
Installation:
- Se instala en paralelo en el cuadro de entrada de la distribución principal en el extremo de entrada de baja tensión del transformador, en la caja de distribución con entrada aérea en el edificio, en el armario de distribución/caja de distribución exterior y en otras posiciones.
---
