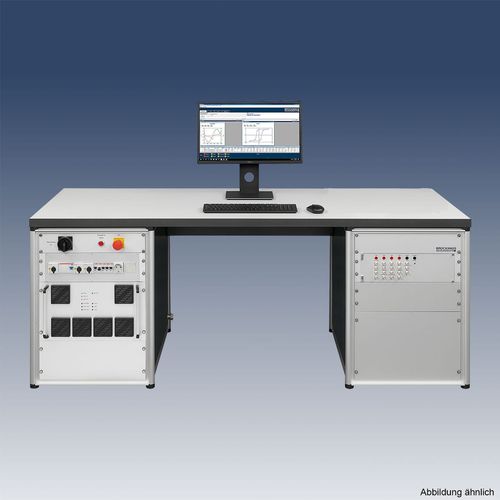

Comprobador de campo magnético MPG HF

CEMpropiedades magnéticasde bobinas

- Determinación de las propiedades magnéticas del acero eléctrico y otros materiales magnéticos blandos como ferrita, PMC, material amorfo, comúnmente utilizados en transductores HF, choques de supresión EMC, choques de almacenamiento - Libremente configurable con sistemas de bobinas de medición específicos - Documentación de datos totalmente digitalizada - Mediciones muy rápidas - Sistemas de bobinas de medición y evaluación según IEC 60404-10 y ASTM para mediciones de hasta 200 kHz - Módulo versátil para medición de anillos y chapas - Software BROCKHAUS® MPG Expert HF para medición, visualización e integración en sistemas QM - Amplias funciones de diagnóstico Principio de funcionamiento En una bobina de medición se expone una muestra de material a un campo magnético definido y se crea flujo magnético en el material magnético blando. La corriente eléctrica necesaria es suministrada por un amplificador de potencia. La corriente se mide mediante una pinza amperimétrica. La determinación de la polarización se realiza por muestreo de la tensión inducida, conversión e integración. El registro paralelo de los tamaños H y J con convertidores analógico-digitales separados de alta velocidad garantiza una medición absolutamente simultánea. La medición se realiza bajo polarización sinusoidal. La tensión nominal es suministrada por un generador de frecuencia digital de alta estabilidad. La amplitud y la frecuencia se ajustan por software según los datos de muestra introducidos y los valores predeterminados. El manejo, las mediciones y la evaluación se realizan a través del software MPG Expert HF, que permite parametrizar y combinar los procesos de medición con total libertad. MPG Expert HF funciona con Windows 7 32 bits. Aplicaciones - Material amorfo - Ferritas blandas - Material nanocristalino - Polvo de hierro
