RTU Ethernet 93260#34

RS-232RS-485

Resumen

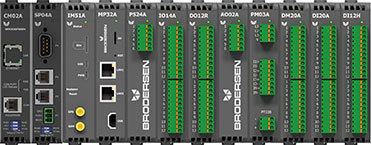

Configure sistemas RTU32 seleccionando CPU, fuente de alimentación y módulos de E/S. Las interfaces de comunicación incluyen 2 x Ethernet y USB; las opciones de CPU son escalables por software en diferentes rangos de rendimiento. El configurador admite licencias incrementales: añada velocidad de CPU, controladores, RAM o E/S más tarde según sea necesario.

Resumen RTU32N
RTU32N disponible con o sin E/S integradas. Interfaces de comunicación: 2 x Ethernet, 4 puertos COM y 2 x USB. E/S integradas ampliables mediante Brodersen LocalBus. Incluye monitorización de la fuente de alimentación en las variantes aplicables.

Variantes de CPU

• MP32A Standard con conector USB A
• MP32A_REV_B con USB M8
• MP32A_REV_C con RS232/RS485 y conector M8
• MP32A_REV_D 900/1800 MHz con USB M8
• MP32A_REV_E 900/1800 MHz con M8 como RS232/485

Opciones de fuente de alimentación
RTUM PS Type: 10-30 VDC
RTUM PS Type: 20-60 VDC
RTUM PS Type: 60-150 VDC
RTUN PS Type: 10-30 VDC
RTUN PS Type: 30-60 VDC

Variantes de E/S y tipos analógicos

• 28 E/S (16 DI, 8 DO, 4 AI)
• 42 E/S (20 DI, 8 DO, 8 DIO, 6 AI)
• Basic sin E/S ni pantalla

Opciones de entrada analógica: Voltaje o Corriente

Variantes de redundancia

• R1 — CPUs redundantes con E/S redundantes idénticas; CPUs conectados mediante el dispositivo CM02A y cables.
• R2 — CPUs redundantes con E/S compartidas; CPUs colocados adyacentes y conectados mediante RL02A (REDLINK). Requiere una variante de CPU con conector USB.
• R3 — CPUs redundantes con E/S compartidas ubicadas entre los CPUs; conexión mediante CM02A y cables.

Opciones de rendimiento y protocolos
Los elementos opcionales (controladores, velocidad CPU, RAM, E/S) se activan mediante licencia RTU. Seleccione lo mínimo necesario ahora y adquiera licencias adicionales después. Nota: algunas funciones no son actualizables por licencia.

Selección de E/S y backplane
E/S integradas y expansión mediante Brodersen LocalBus (LB2). El configurador realiza el cálculo de potencia del bus LB2 y el dimensionamiento de bloques durante la selección.

Lista de materiales y exportación de archivos
El configurador genera una lista de materiales (BOM) que puede guardarse o exportarse en CSV (separador coma o punto y coma). Las BOM guardadas pueden recargarse para configuraciones repetidas.

Especificaciones técnicas

• Familia de producto: serie RTU32
• Interfaces (RTU32M): 2 x Ethernet, USB (USB/COM adicionales según CPU)
• Interfaces (RTU32N): 2 x Ethernet, 4 puertos COM, 2 x USB
• Opciones CPU: rangos escalables por software aprox. 200–900 MHz y 900–1800 MHz (varias revisiones MP32A)
• Configuraciones de E/S: 28 E/S (16 DI, 8 DO, 4 AI); 42 E/S (20 DI, 8 DO, 8 DIO, 6 AI); Basic sin E/S/pantalla
• Entrada analógica seleccionable como Voltaje o Corriente
• Rangos de alimentación: 10–30 VDC, 20–60 VDC, 30–60 VDC, 60–150 VDC (dependiendo de la variante)
• Tipos de redundancia: R1, R2 (REDLINK), R3
• Expansión de E/S: Brodersen LocalBus (LB2) con cálculo de potencia y dimensionamiento de bloques
• Licencias: control de drivers fieldbus/protocol y opciones de rendimiento mediante licencia
• Funciones del configurador: exportación BOM (CSV), carga de BOM guardadas, selección configurable de CPU, alimentación y E/S
• Incluye monitorización de la fuente de alimentación en las variantes aplicables
