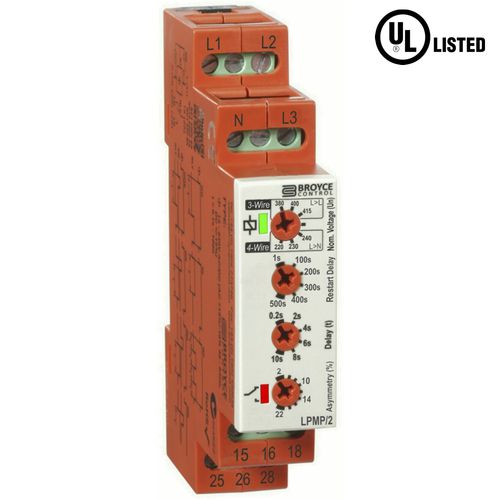

Relé de protección trifásico LPMP/2

de sobretensiónde subtensiónde asimetría de fase

LPMP/2 - Control de subtensión/sobretensión y asimetría - Valores nominales seleccionables para tensiones de alimentación habituales de 3 ó 4 hilos - Detecta secuencia de fases incorrecta, pérdida de fase y neutro - Nivel de disparo y retardos ajustables - Salida de relé DPDT - 17,5 mm de ancho, montaje en carril DIN - Certificación UL El producto monitoriza su propio suministro trifásico y puede configurarse para monitorización a 3 ó 4 hilos. Para que el relé de salida se active, todas las fases (y el neutro, si procede) deben estar presentes, la secuencia de fases debe ser correcta y la asimetría/el desequilibrio de fases medidos deben estar dentro de los límites establecidos. Si alguna de estas condiciones no se cumple, el relé se desexcitará. Un retardo de reinicio ajustable permite al usuario establecer un periodo de tiempo antes de que el relé pueda volver a activarse. Especificaciones - Función de supervisión: Subtensión/sobretensión + asimetría - Tensiones de alimentación supervisadas: (3 hilos) 380 V, 400 V o 415 V CA/(4 hilos) 220 V, 230 V o 240 V CA - Niveles de disparo fijos: Por debajo: 90% / Por encima: 110 - Histéresis: ≈2% - Tiempo de retardo: 0.2 - 10s (Retardo de reinicio: 1 - 500s) - Salida: DPDT 5A @ 250V (AC1) - Dimensiones(mm): An:17.5 x Al:89 x Pr:66.5
