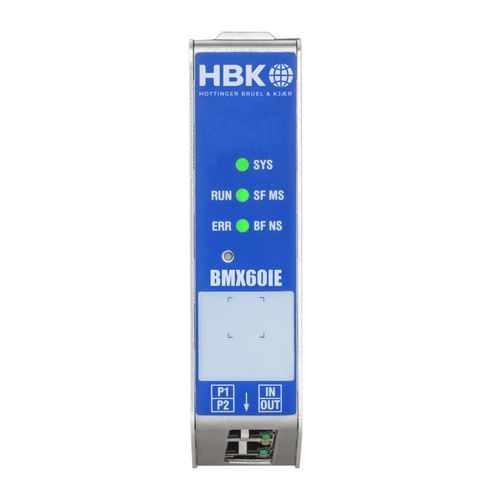

Nudo de comunicación bus de campo BMX60

Resumen del producto

Módulo de interfaz de par para sensores de par rotativos. Mide par (TMC), par (frecuencia), velocidad de rotación y ángulo. Filtro CASMA y cálculo de potencia en tiempo real. Servidor web integrado para parametrización. Montaje en riel DIN, grado de protección IP20.

Conectividad

• Soporte OT (fieldbus en tiempo real): Profinet, EtherCAT, Ethernet/IP, CANopen 2.0, salida analógica (V/mA)
• Soporte IT: MQTT, openDAQ, REST API

Características clave

• Clase de precisión: 0,01
• Mediciones: par (TMC), par (frecuencia), velocidad de rotación, ángulo, entradas de encoder
• Capacidad de canal: canal 1 frecuencias hasta 1 MHz (soporte TMC); canal 2 encoder de doble pista con/sin señal cero
• Tasa de muestreo y transmisión: 40 kS/s por señal

Ventajas

• Medición precisa: clase de precisión 0,01 y linearización de doble rango para mediciones de rango completo/partial
• Alta dinámica: admite altas tasas de medición en el lado fieldbus (hasta 2 kHz)
• Despliegue rápido: servidor web integrado para configuración y diagnóstico, registrador de línea de señal
• Configuración sencilla: parametrización sin software adicional
• Red flexible: transmisión simultánea de par y velocidad a redes OT e IT separadas
• Entrada de par: interfaz digital TMC (Torque Measurement Communication) y entrada de frecuencia
• Entrada de velocidad: admite medición de velocidad integrada de transductores de par HBK y sensores de velocidad externos

Beneficios de ingeniería

Reduce los requisitos de hardware, el esfuerzo de integración y la complejidad del sistema a la vez que proporciona rendimiento en tiempo real determinista y datos de alta resolución para análisis y monitorización. Facilita un diseño de sistema eficiente y preparado para el futuro.

Conclusión

El BMX60 es una solución compacta para rail DIN en aplicaciones de medida de par que combina mediciones precisas, rendimiento determinista en fieldbus y amplia conectividad OT/IT.

Especificaciones técnicas

• Número de entradas: multicanal
• Tipos de entrada: frecuencia, contador/encoder
• Interfaces: Analógica, E/S digitales, TCP/IP, EtherCAT, Profinet, Ethernet/IP, MQTT, openDAQ, CANopen
• Clase de precisión: 0,01
• Tasa de muestreo: 40.000 S/s (40 kS/s) por señal
• Carcasa: montaje en riel DIN, grado de protección IP20
• Lógica interna: canal calculado, estadísticas
• Apto para transacciones comerciales: No
