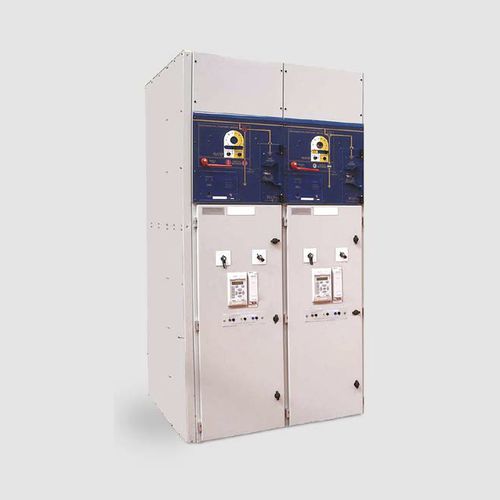

Cuadro eléctrico AC Eclipse
de alta tensióncompactode vacío

cuadro eléctrico AC
cuadro eléctrico AC
cuadro eléctrico AC
cuadro eléctrico AC
cuadro eléctrico AC
Añadir a mis favoritos
Añadir al comparador


Características

Características eléctricas
AC, de alta tensión
Construcción
compacto, de vacío
Otras características
fijo
Corriente

630 A, 1.250 A, 2.000 A

VAC

12 kV

Descripción

El Eclipse está diseñado para proporcionar una vida de servicio sin igual, reuniendo uno de los mecanismos de operación más avanzados disponibles en el mercado hoy en día - la premiada tecnología de actuadores magnéticos. Apreciado en toda la red de distribución y en todos los sectores empresariales, el Eclipse ocupa actualmente una posición de liderazgo en el mercado de los equipos de conmutación de 11kV para interiores. Características principales Tecnología superior con un mantenimiento mínimo El diseño de patrón fijo tiene la simplicidad del aislamiento del aire y, con el bajo número de piezas (el número total de piezas se ha reducido en un factor de x20 y el número de piezas móviles en un factor de x50), es más compacto (500 mm de ancho) que los equipos GIS equivalentes El Eclipse cuenta con una seguridad superior para el operador con un mecanismo de selección de seccionador totalmente enclavado, una imitación animada del panel frontal y una instalación de prueba de cables de acceso frontal, lo que elimina la necesidad de cualquier acceso intrusivo a los compartimentos de alto voltaje El Eclipse está certificado según IEC62271 y está disponible como una solución prediseñada en capacidades de hasta 25kA, 2000A. Alternativamente, puede ser completamente diseñado para satisfacer las necesidades exactas de los clientes Resistencia probada hasta 10.000 operaciones Interruptores de vacío respetuosos con el medio ambiente Contención de arco interno Sistema de indicación de presencia de tensión (VPIS) está instalado de serie en todos los paneles (circuito) Tecnología premiada de actuadores magnéticos alimentados desde la batería de la subestación a través de contactores Supervisión del circuito de disparo, autodiagnóstico y contactos de indicación de posición incluidos de serie Elección de la protección por parte del cliente Calificaciones Corriente normal nominal 630/1250/2000A Tensión nominal 12 kV Frecuencia nominal 50 Hz BIL nominal 75/95 kV pk Resistencia a la frecuencia de potencia nominal 28/38 kV 1min

---

Catálogos

ECLIPSE
ECLIPSE
2 Páginas
