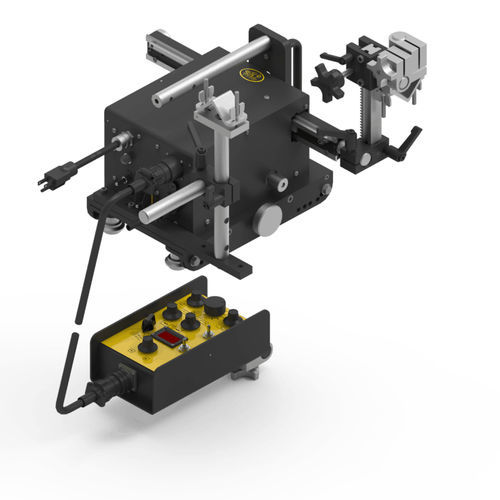

Carrito de soldadura motorizado Bug-O-Matic

continuocon mando a distanciatransportable

Descripción general del producto
El Universal Bug-O-Matic es una soldadora sobre riel que integra una unidad de tracción y un oscilador de soldadura de precisión en una carcasa compacta. Diseñada para manejo por un solo operario, opera en todas las posiciones de soldadura, incluidas vertical y superior. Los carros intercambiables permiten su uso en rieles rígidos, semi-flexibles, hi-flex o anillos completos; el mecanismo de apertura del carro permite la instalación o retirada en cualquier punto del riel.

Control de soldadura y movimiento
La unidad ofrece ajuste de velocidad de avance, amplitud, velocidad de oscilación, dwell izquierda y derecha. Durante la soldadura, la antorcha puede guiarse mediante una perilla dedicada. La retroalimentación en lazo cerrado y el frenado dinámico garantizan arranques/paradas precisos y velocidad de avance constante bajo carga.

Control automático de altura (AHC)
La opción AHC utiliza detección de amperaje para mantener una distancia constante antorcha-pieza mediante ajuste motorizado de la posición de la antorcha. AHC proporciona 51 mm de recorrido vertical, retardo tras el arranque de arco y apagado automático si la corriente cae por debajo de un umbral. Existe anulación manual (jog); AHC se reanuda al soltarla.

Control colgante (pendant)
Un colgante de control remoto permite operar desde hasta 3 m y se puede sujetar al asa para almacenamiento. Un interruptor de inversión de orientación de control es estándar para alinear el colgante con la orientación de la máquina al utilizar varias unidades en un anillo.

Rendimiento comprobado en campo
Combinado con FCAW mecanizada y oscilación de precisión, el sistema reduce las pasadas necesarias y el tiempo de ejecución frente a métodos manuales. Resultados de campo informan hasta un 57%–75% de reducción del tiempo manteniendo perfil y calidad de cordón consistentes.

Beneficios clave

• Ahorro de tiempo: Reduce el tiempo total de ejecución entre un 57% y 75% mediante la mecanización y la disminución de interrupciones.
• Menos pasadas: Disminuye las pasadas de relleno y tapa entre un 40% y 55% manteniendo la consistencia del cordón.
• Eficiencia de material: Mejora la eficiencia del hilo y reduce el desperdicio de consumibles frente a electrodos revestidos.

Opciones de rieles

• Riel rígido de aluminio: Aplicaciones en línea recta. ARR-1080 (2,37 m / 93-1/2"), ARR-1085 (1,18 m / 46-1/2"). Variantes Extra Heavy Duty: ARR-1250 (2,37 m) y ARR-1200 (1,18 m).
• Riel rígido curvado: Secciones de aleación para aplicaciones circunferenciales; disponibles en anillos completos (BRR-1210-__) o en secciones individuales (BRR-1180).
• Riel Semi-Flex: Se puede curvar a un radio mínimo de 5 m sin deformación permanente (AFR-3000).
• Riel Hi-Flex: Se flexiona hasta un radio de 760 mm (30") interior o exterior. FMD-2155 (8 imanes permanentes) y FMD-2170 (8 imanes de tierras raras On/Off).

Opciones de carro

• Carro desmontable 12" (MPD-1065): Capacidad 45 kg; perilla lateral para acoplar/desacoplar las ruedas y colocarlo en cualquier punto del riel. Usar con Aluminum Rigid o Semi-Flex Rails.
• Carro 18" (MPD-1055): Plataforma extendida para accesorios o alimentador; capacidad 67,5 kg. Usar con Aluminum Rigid Rail.
• Carro tubo (BUG-5960): Cuerpo partido para colocación rápida; seis posiciones de ruedas para aplicaciones circunferenciales en amplia gama de diámetros; capacidad 45 kg. Usar con Rigid, Semi-Flex o Bent Rigid Rails.
• Carro Hi-Flex (FMD-1100): Colocable a lo largo del riel Hi-Flex con perilla de liberación rápida para reubicación. Usar con Hi-Flex Rails.

Accesorios y opciones de retrofit
Están disponibles kits de retrofit AHC (p. ej., BUG-6553) para añadir Control Automático de Altura a las unidades BUG-5700 a BUG-5704. Los controles AHC son autónomos e independientes de la unidad de tracción, con selección Auto/Manual y anulación manual.

Características / Especificaciones técnicas

• Product name: Universal Bug-O-Matic
• Manufacturer / Brand: Bug-O Systems
• Applicable models / part numbers: BUG-5700, BUG-5702, BUG-5704 (Universal Bug-O-Matic); BUG-6550, BUG-6552, BUG-6554 (with Auto Height Control)
• AHC retrofit: BUG-6553 (CAS HALL Effect for BUG-5700 to BUG-5704)
• AHC vertical travel: 51 mm (2") motorized slide
• Pendant remote reach: up to 3 m (10 ft)
• Carriage capacities: MPD-1065 = 45 kg; MPD-1055 = 67.5 kg
• Supported rail types: Aluminum Rigid, Extra Heavy Duty Rigid, Bent Rigid, Semi-Flex (min radius 5 m), Hi-Flex (min radius 760 mm)
• Hi-Flex variants: FMD-2155 (8 permanent magnets), FMD-2170 (8 Rare Earth On/Off magnets)
• Controls: travel speed, amplitude, oscillation speed, dwell left/right, torch steering knob, Control Orientation Reversing switch, closed-loop feedback, dynamic braking
• Typical application: mechanized FCAW pipe welding (vertical, overhead, circumferential)
• Proven improvement: up to 57%–75% reduction in execution time vs manual; 40%–55% reduction in fill and cap passes
