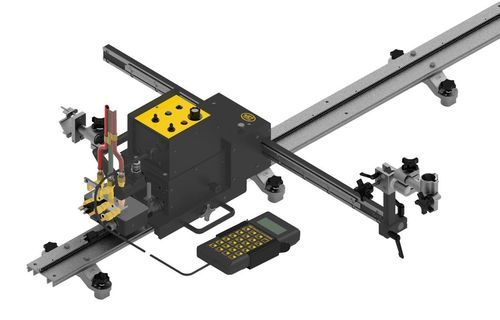

Unidad de arrastre de perfiles

Resumen
El Modular Drive System es una plataforma de máquina configurable para corte programable de formas, corte/soldadura en línea recta, soldadura por puntos, soldadura por puntos programable, desbaste por arco, tejido lineal y tejido pendular. El sistema se basa en una Unidad Master Drive que acepta módulos de control intercambiables para adaptar la máquina a tareas específicas de corte o soldadura.

Beneficios del sistema de corte y soldadura a medida

• Motor de alto par y baja inercia
• Freno de seguridad dedicado
• Protección contra sobrecarga del motor
• Control de velocidad en lazo cerrado
• Control de posición en lazo cerrado
• Made in USA

Especificaciones de la Unidad Master Drive
Especificación — Detalles
Rango de velocidad de desplazamiento — 2–120 in/min (51–3048 mm/min)
Capacidad de carga vertical — 60 lbs (27 kg)
Capacidad de carga horizontal — 100 lbs (45 kg)
Sistema de accionamiento — Motor de alto par y baja inercia
Control de velocidad — Sistema en lazo cerrado para operación precisa y repetible
Control de posición — Control en lazo cerrado para evitar derivaciones y mantener la precisión
Sistema de freno — Freno de seguridad dedicado con mayor capacidad de parada
Protección contra sobrecarga — Apagado automático con activación del freno bajo carga excesiva
Componentes de potencia y control — Motor integrado, fuente de alimentación y placa de control de velocidad
Sistema de posicionamiento — Embrague manual para reposicionamiento rápido del carro a lo largo de la guía

Características estándar

• Motor de alto par y baja inercia garantiza arranques suaves y control preciso de parada
• Control de velocidad en lazo cerrado mantiene velocidades de desplazamiento consistentes para resultados repetibles
• Control de posición en lazo cerrado evita movimientos indeseados
• Freno de seguridad dedicado ofrece elevada potencia de parada y sujeción
• Protección contra sobrecarga del motor detiene automáticamente la operación y activa el freno bajo carga excesiva
• Sistema de embrague integrado permite posicionamiento manual rápido del carro
• Arquitectura de control integrada permite ajustes precisos de parámetros para aplicaciones industriales

Descripción de la Unidad Master Drive
La Unidad Master Drive aloja el motor, la placa de control de velocidad, la fuente de alimentación y el embrague para un reposicionamiento manual rápido del carro. Opera a 2–120 in/min (51–3048 mm/min) con capacidad de carga vertical de 60 lbs (27 kg) y capacidad de carga horizontal de 100 lbs (45 kg). La unidad incorpora control en lazo cerrado de velocidad y posición, un freno de seguridad dedicado con mayor potencia de parada y sujeción, y protección contra sobrecarga que detiene el motor y activa el freno en caso de carga excesiva.

Accesorios

• Cable de control remoto — MDS-1060-10 (10 ft / 3 m), MDS-1060-25 (25 ft / 7.6 m)
• Cable de contacto de soldadura — MDS-1085 (10′ / 3.05 m), MDS-1085-25 (25′ / 7.62 m), MDS-1085-50 (50′ / 15.24 m)
• Sistema de control de altura automático — CAS-2050 (para WPD-1100 Linear Weaver), CAS-2060 (para WPD-2100 Pendulum Weaver)
• Placa de montaje extendida — MDS-1045
• Múltiple de acción rápida — MDS-3025 (2-tubos), MDS-9898 (3-tubos)
• Conjuntos de mangueras — CIR-1010-3 (2-tubos), MUG-1119-32 (3-tubos)
• Kit de límite universal — MDS-1055 (para aplicaciones de riel rígido), FMD-1045 (para aplicaciones de riel Hi-Flex)
• Manija con anclaje de cable — MPD-1035

Grupos de cremallera

• Grupo de corte con cremallera mecanizada — MDS-1050
• Grupo de soldadura con cremallera mecanizada — MDS-1040

Módulos de control

• Módulo de forma programable (MDS-1165) — Proporciona movimiento personalizado en 2 ejes controlado por encoder en todas las posiciones; formas y patrones construidos por segmentos. El movimiento en 2 ejes lo proporcionan la Master Drive y el Linear Weaver con brazo transversal de 40".
• Módulo recto (MDS-1002) — Control de dirección y velocidad para aplicaciones de corte o soldadura continuas.
• Módulo de puntos (MDS-1003) — Control de dirección y velocidad para desplazamiento continuo o modo punto, con ajustes de tiempo de desplazamiento, tiempo rápido y tiempos de acumulación/llenado de baño.
• Módulo de puntos programable (MDS-1004) — Ofrece controles de punto programables para soldadura o corte; programar puntos por distancia, paro/retorno automático, temporizadores independientes para acumulación del baño, con parámetros configurados/mostrados en pantalla gráfica para resultados repetibles.
• Módulo Arc Gouger recto (AGS-1002) — Control de dirección y velocidad para sistemas de desbaste por arco; interfaz para proporcionar desplazamiento automático cuando se establece el arco.

Módulos de control Weaver y unidades Weaver

• Módulo de control Weaver (MDS-1005 / MDS-1005-DIAL) — Opera Pendulum o Linear Weaver y la Master Drive Unit. Incluye lectura digital y control de la velocidad longitudinal; interruptor Adelante/Parar/Retroceder; perilla de amplitud para anchuras de tejido de 1/8"–2" (3–50 mm); velocidad de tejido hasta 100 in/min (254 cm/min); controles de retención izquierda/derecha; direccionamiento hasta 2" (50 mm); contacto de soldadura y encendido/apagado de potencia. El MDS-1005-DIAL incluye diales numéricos bloqueables para funciones de oscilador.
• Linear Weaver (WPD-1100) — Proporciona movimiento de tejido lineal para soldaduras de 1/8"–2" (3–50 mm) de ancho. Se atornilla al frente del carro; incluye protección contra sobrecarga del motor.
• Pendulum Weaver (WPD-2100) — Proporciona movimiento de tejido pendular útil para soldaduras de filete en juntas de esquina; se atornilla al frente del carro y utiliza una caja de engranajes planetaria pesada para una salida potente al soplete y accesorios.

Características

• Motor de alto par y baja inercia para arranques y paradas precisos
• Weaver lineal/pendular de alta velocidad con control de retención izquierda/derecha independiente
• Relación de transmisión alta para evitar movimiento del brazo transversal cuando está sin alimentación
• Control en lazo cerrado de velocidad y posición para parámetros de soldadura ajustables y repetibles
• Embrague rápido para instalación o reemplazo rápido del brazo de tejido
• Grupo de montaje del soplete con racking ajustable para posicionamiento preciso
• Interruptor de contactor ON/OFF

Especificaciones técnicas

• Rango de velocidad de desplazamiento: 2–120 in/min (51–3048 mm/min)
• Capacidad de carga vertical: 60 lbs (27 kg)
• Capacidad de carga horizontal: 100 lbs (45 kg)
• Sistema de accionamiento: Motor de alto par y baja inercia
• Control de velocidad: Control de velocidad en lazo cerrado para operación precisa y repetible
• Control de posición: Control de posición en lazo cerrado para evitar derivaciones y mantener la precisión
• Sistema de freno: Freno de seguridad dedicado con mayor capacidad de parada
• Protección contra sobrecarga: Apagado automático con activación del freno bajo carga excesiva
• Componentes de potencia y control: Motor integrado, fuente de alimentación y placa de control de velocidad
• Sistema de posicionamiento: Embrague manual para reposicionamiento rápido del carro a lo largo de la guía
