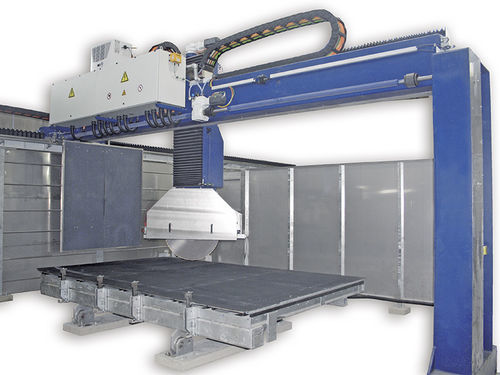

Cortadora de puente 5 ejes CSA 567/569

para piedracon disco de corte inclinable

Resumen
La CSA 567/569 es una sierra de cabeza giratoria de 5 ejes para el procesamiento de piedra, diseñada para piezas macizas y cortes de gran formato. Permite discos de hasta 1600 mm y emplea un motor de sierra con reducción por caja de cambios para entregar la potencia completa (30–55 kW) a bajas velocidades. Hay manejo por vacío opcional y opciones de mesas múltiples o sistemas de palets para carga automática y producción continua por turnos.

Características clave

• Configuración de cabezal giratorio 5 ejes para cortes a inglete y perfiles precisos en piezas de gran espesor.
• Diámetro de disco hasta 1600 mm para corte de gran formato.
• La caja de cambios reduce la velocidad del motor para disponer de la potencia total a velocidades de corte bajas (30–55 kW).
• Dispositivo de succión por vacío opcional para manipulación automatizada, carga máx. 1500 kg.
• Dispositivo de giro/inclinación para cortes a inglete precisos y cortes de perfil con hoja horizontal.

Especificaciones técnicas

• Profundidad de corte máxima: 640 mm
• Diámetro máximo de disco: 1600 mm
• Motor de sierra: 30–55 kW
• Recorrido del carro de la hoja (X): hasta 4800 mm
• Recorrido vertical (Z): hasta 1200 mm
• Velocidades de avance: X, Y 20 m/min; Z 6 m/min

Automatización y manipulación

• Velocidad de alimentación de mesa de entrada: 20 m/min
• Carga/descarga automática opcional con áreas de trabajo múltiples o sistemas de palets para operación continua por turnos
• Sistema de manipulación por vacío opcional, capacidad máxima 1500 kg

Aplicaciones

• Corte de piedra de gran formato y piezas pesadas
• Bloques y losas de piedra maciza
• Cortes a inglete y perfiles precisos para componentes arquitectónicos en piedra
