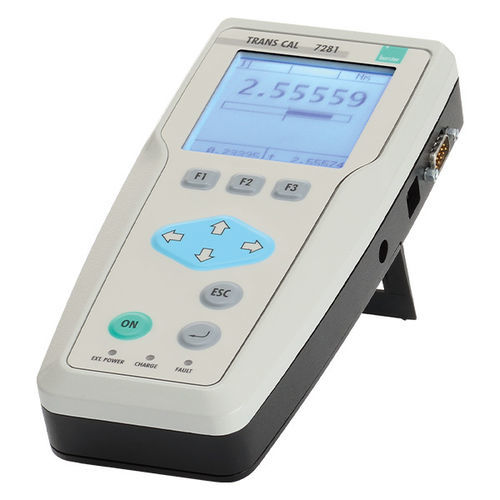

Calibrador de presión TRANS CAL 7281

de parde cargade celdas de carga

Resumen
El TRANS CAL 7281 es un calibrador y equipo de ensayo portátil de alta precisión para magnitudes mecánicas y eléctricas. Diseñado para calibración in situ y mediciones de referencia, puede entregarse con certificado DAkkS o certificado de fábrica opcional para su uso como equipo de referencia.

Descripción breve
Admite funcionamiento con baterías (estándar o recargables) para uso portátil o alimentación externa para operación estacionaria prolongada. En combinación con sensores adecuados, constituye una cadena de medida de referencia flexible para fuerza, par y presión. Tipos de sensores compatibles: galgas extensométricas (DMS), sensores potenciométricos y transmisores con salida de tensión normalizada (±5 V / ±10 V). Una pantalla LCD gráfica muestra el valor medido; una barra indica la utilización del rango y se muestra el porcentaje de uso de la entrada. Funciones integradas: registrador de datos, valor tarado en %, comparador de límites superior/inferior con indicador de evaluación.

Funciones ampliadas
El equipo ofrece funciones de prueba de sensores, un simulador de galga/puente de Wheatstone y una fuente de tensión de precisión para verificar cadenas de medida completas, localizar fallos y calibrar amplificadores de instrumentación. Certificados DAkkS/certificados de fábrica disponibles como opción. El software TRANS CAL para PC soporta configuración, adquisición de datos, visualización y generación de informes.

Datos del producto

• Precisión de medida: < ±0,001 % F.S.
• Tasa de muestreo: 0,1 … 1200/s (DC); 0,1 … 2/s (AC)
• Tipos de sensor: DMS; potenciómetro; transmisor; sensores/dispositivos con salida de tensión
• Interfaces: USB 2.0
• Alimentación de sensores: DMS: DC 2,5 V / 5 V (a 120 Ω: solo 2,5 V); AC 2,5 V rms / 5 V rms (desde 350 Ω); Potenciómetro: 5 VDC; Transmisor: 12 VDC ±5 %
• Clase de protección: IP40
• Tensión de alimentación: 10 … 28 V DC (batería o externa)
• Equipo de referencia: Sí (certificado DAkkS/fábrica opcional)
• Prueba de sensor / prueba de equipo / simulador DMS: Sí
• Registrador de datos: Sí (hasta 30 000 lecturas)
• Ficha electrónica del sensor: Sí
• Conexión: tecnología 4-/6-hilos
• Programas de medida: 16 programas configurables
• Características específicas: cadena de medida de referencia; no linealidad ultrabaja < 0,001 % F.S.; soporte burster TEDS; fuente 0–10 V DC de alta precisión; simulador de puente Wheatstone

Aplicaciones / Casos de uso
Aplicaciones típicas: calibración in situ de prensas hidráulicas, mediciones de referencia en líneas de montaje, verificación de fuerzas de contacto de robots, calibración de máquinas de ensayo y equipos de medida de alta precisión, y mediciones portátiles en campo o vuelo que requieran registrador y fuente de excitación de precisión.

Funciones metrológicas incluidas

• Capacidad de cadena de medida de referencia
• Simulador Wheatstone/galga (hasta ±50 mV/V)
• Fuente de tensión de alta precisión 0–10 V DC
• Registro de datos y capturas temporizadas
• Configuración simplificada de sensores mediante burster TEDS
• Funciones comparador y evaluación de límites
• Prueba de sensor/dispositivo y soporte de ficha electrónica del sensor
