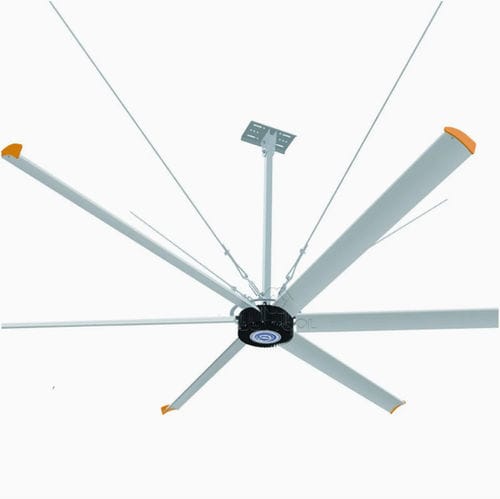

Ventilador helicoidal HVLS-1

de techode circulación de airede refrigeración

Descripción general
Diseño de pala aerodinámica en aleación de aluminio y motor síncrono de imán permanente (PMSM) sin escobillas y de frecuencia variable. Este ventilador HVLS industrial desplaza grandes volúmenes de aire a baja velocidad de giro con bajo consumo energético. Genera una brisa tridimensional continua y uniforme que puede reducir la temperatura percibida entre 3–8 ºC y disminuir la carga de aire acondicionado. Aplicaciones típicas: talleres de fabricación, hoteles, centros comerciales, almacenes y restaurantes.

Descripción del producto
Ventilador de techo HVLS en aleación de aluminio para logística de fábrica y funcionamiento silencioso. La unidad incorpora un motor PMSM brushless totalmente cerrado con alta eficiencia y buen factor de potencia. Sin engranajes ni desgaste de transmisión, sin lubricación y con mantenimiento mínimo.

Características

• Amplia cobertura: un solo ventilador puede cubrir eficazmente áreas de hasta y por encima de 500 m², reduciendo la necesidad de múltiples unidades.
• Eficiencia energética: consumo típico alrededor de 1,5 kW, ahorra más del 30% de energía frente a grupos de ventiladores tradicionales en altura.
• Brisa estereoscópica: simula viento natural suave para promover la circulación multidireccional del aire, refrescar y reducir la humedad.

Embalaje y entrega
Tamaño del paquete: 152,00 cm × 60,00 cm × 50,00 cm
Peso bruto del paquete: 50,000 kg
Embalaje de transporte: 1 PC / caja de madera

Garantía y calidad
Certificación CE. Control de calidad en cinco pasos antes del envío: inspección de materia prima según ISO9001, inspección en proceso, prueba de límite de carga en ensamblaje, inspección al 100% antes del envío e inspección por parte del comprador si es necesario. Garantía estándar: 1 año.

Especificaciones técnicas

• Model NO.: HVLS-1
• Modelo comercial: HVLS-1
• Tipo: Ventilador de refrigeración
• Tipo de corriente: DC
• Montaje: Ventilador de techo
• Certificación: CE
• Diámetro del ventilador: 3 m
• Material de las palas: Aleación de aluminio (6063-T5 alta resistencia)
• Motor: Imán permanente (PMSM frecuencia variable / brushless)
• Detalle del motor: Motor PMSM de frecuencia variable, totalmente cerrado, sin mantenimiento
• Función: Aire de refrigeración
• Especificación: Personalizable
• Marca: Buytool
• Origen: Made in China
• Código HS: 8427900000
• Capacidad de producción: 1000 PCS / mes
• Tamaño del paquete: 152,00 cm × 60,00 cm × 50,00 cm
• Peso bruto del paquete: 50,000 kg
• Embalaje de transporte: 1 PC / caja de madera
• Aplicación típica: Almacén, fábrica, tienda 4S (talleres, hoteles, centros comerciales, almacenes, restaurantes)
• Personalización disponible: Sí
• Consumo típico de energía: 1,5 kW (ahorro energético respecto a ventiladores tradicionales)
• Control / Accionamiento: Control vectorial de frecuencia variable, inversor Kewo; protecciones: fallo de fase, sobrevoltaje, sobrecorriente, sobrecarga, pérdida de fase de salida
• Acabado de embalaje: superficie de las palas pintada en polvo, curada a alta temperatura formando una película de 70 ± 5 µm; color de las palas personalizable

Parámetros del producto (filas seleccionadas)
Modelos: BTIF-1 / BTIF-2 / BTIF-3
Diámetro de pala: 4200 mm / 5600 mm / 7300 mm
Material de la pala: aleación de aluminio 6063-T5 de alta resistencia
Área de cobertura (aprox.): 300 / 400 / 500 m²
Número de palas: 5 / 5 / 5
Rango de regulación de velocidad: 0–55 r/min (típico)
Volumen de aire (ejemplo): 9,000,000 m³/min (valores de ejemplo; consultar especificación variante)
Tipo de motor: PMSM frecuencia variable (brushless)
Tensión: 220 V/50 Hz (algunas variantes 415 V/50 Hz)
Corriente: ~2.5–2.7 A (según modelo)
Grado IP: IP66
Nivel de ruido: ≤ 55 dB
Peso neto (ejemplos): 75 kg / 85 kg / 100 kg (según variante)
Números de artículo (ejemplos): D101-101 / D101-102 / D101-103

Nota: Muchos parámetros dependen del modelo/variante seleccionado (BTIF-1, BTIF-2, BTIF-3). Consulte la tabla de selección de modelos para el ajuste exacto.
