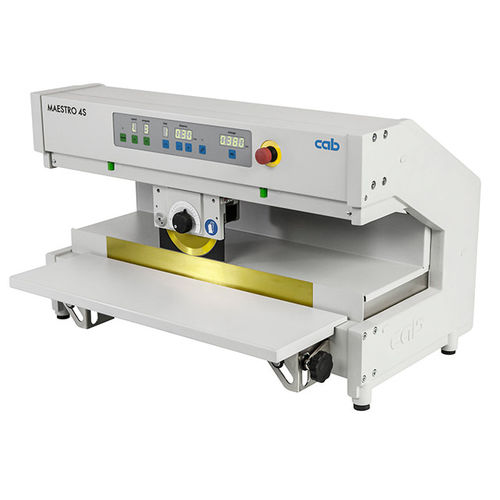

Separador de placas de circuitos MAESTRO 4S

de aluminiocircularlineal

El MAESTRO 4S permite separar tarjetas de circuitos impresos de pequeño y gran tamaño de forma rápida, económica y sin esfuerzos. Características más importantes: • La distancia de la cuchilla se indica en el panel operativo y se ajusta mediante un motor. • Puede guardar hasta nueve programas. • La longitud de separación se ajusta de forma continua mediante interruptores de fin de carrera. • El rendimiento de corte se muestra para poder realizar el mantenimiento preventivo de la cuchilla. Al pasar una sola vez por la ranura de rebajo pueden dañarse componentes sensibles situados cerca de la misma debido a las tensiones de tracción y compresión. El segundo paso por la ranura de rebajo regulando al mismo tiempo la distancia de la cuchilla minimiza en gran medida las tensiones de tracción y compresión. Esto mejora considerablemente la calidad de las tarjetas de circuitos impresos con componentes montados. Dispositivo de medición Para permitir la separación sin esfuerzos y una vida útil prolongada es necesario guiar precisa la cuchillas giratoria y lineal a lo largo de toda la longitud de separación. Para ajustar y controlar regularmente que las cuchillas se encuentran paralelas se monta un dispositivo de medición en el carro. Corte de aluminio Para el corte de aluminio, la cuchilla giratoria estándar ser utilizado con una configuración especial. Lea más sobre esto en las instrucciones de uso. PCBs de aluminio se fabrican en diferentes aleaciones. Para optimizar el ajuste del cuchilla giratoria y la geometría de corte se recomienda patrónes de PCB para su pedido.
