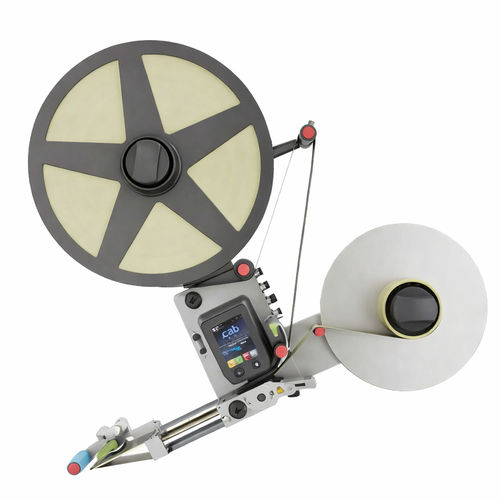

Aplicador de etiquetas automático Labeling head IXOR+

de lataspara manga termorretráctilhorizontal

para bandas de etiquetas que circulan a una velocidad de hasta 50 m/min Diámetros de bobina: 310 mm y 410 mm Los desbobinadores y las unidades de alimentación pueden montarse también de forma independiente de una unidad base Posición de montaje vertical: El mandril se prolonga 62 mm con respecto al rebobinador para alojar y sujetar el contraporte. El cabezal de etiquetado también puede montarse en posición horizontal. Posición de montaje horizontal: No hay contraporte. Los mandriles del desbobinador y del rebobinador tienen la misma longitud. 1 Rebobinador El papel de soporte se enrolla una vez dispensadas las etiquetas. Un brazo oscilante y un embrague integrado mantienen el papel de soporte bajo tensión constante tras el rodillo de arrastre. 2 Desbobinador que admite rollos de etiquetas con un diámetro máximo de 410 mm. Un brazo oscilante y un freno integrado mantienen la banda de etiquetas bajo tensión constante. 3 Sujetador del mandril Al girar la manivela, se tensa y se libera el mandril del rollo de etiquetas. 4 Sujetadores de la unidad Para fijar y guiar un rollo de etiquetas cuando se instala en posición vertical. Para ello, el sujetador del mandril está diseñado con 62 mm más de longitud que en la instalación horizontal. 5 Unidad base Es el centro del cabezal de etiquetado y contiene el rodillo de accionamiento para la alimentación de la banda de etiquetas, un servomotor sin escobillas y el sistema de control, incluido el panel de mando. 6 Panel de mando Pantalla táctil LCD en color de 3,5", cuya rotación de 180° permite la instalación en posición elevada. 7 Puntos de fijación para el montaje en columnas con un diámetro de 30 mm. De este modo, las posiciones de las etiquetas en un producto pueden ajustarse transversalmente a su dirección de desplazamiento. 8 Unidad de demanda Puede configurarse para aplicaciones específicas mediante un completo sistema modular.
