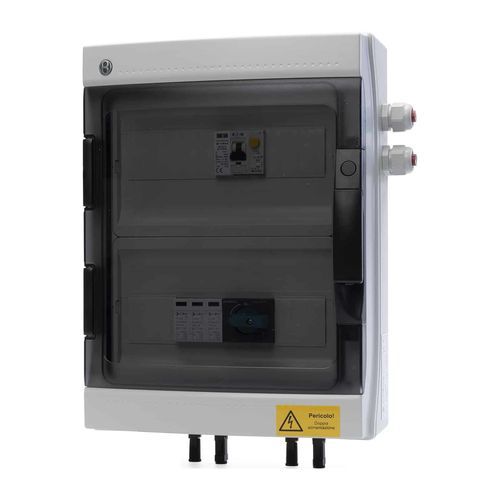

Caja eléctrica de distribución ISL

equipadade paredde plástico

Las series de cuadros fotovoltaicos ISL, ISA e ISB son ideales para la gestión y protección de instalaciones de pequeño y mediano tamaño. En el interior de cada cuadro, los circuitos de protección y control de las cadenas del campo fotovoltaico y de la sección de CA del inversor ya están cableados. Para completar la instalación, el instalador solo tiene que colocar y fijar el cuadro ISL y conectar las cadenas fotovoltaicas y el inversor. Los cuadros de la serie ISL constan de dos subsistemas distintos y separados: la placa de CA y la placa de CC. Los cuadros de las series ISB e ISA, por su parte, incluyen protecciones para la sección de CC de la instalación. El cuadro presenta un diseño compacto y elegante, apto tanto para instalación en exteriores como en interiores gracias a su grado de protección IP65. Están equipados con una puerta transparente resistente a los rayos UV. Los conectores para paneles fotovoltaicos permiten realizar conexiones rápidas y seguras, y se suministran con tapones para garantizar el aislamiento IP65. Protectores contra sobretensiones con una capacidad nominal de 20 kA, disponibles en versiones de 600 Vcc y 1000 Vcc para una coordinación óptima con la tensión del sistema. Desconexor rotativo con una tensión nominal de 600 Vcc o 1000 Vcc, dependiendo de la tensión del sistema, ideal para la protección y el aislamiento seguros de las cadenas. Equipado con una maneta bloqueable. Disyuntores diferenciales, monofásicos o trifásicos, de clase A o AC, de 300 mA, con capacidad de corte de 6 kA o 10 kA. Protectores contra sobretensiones de CA con capacidad nominal de 20 kA, disponibles en versiones monofásicas o trifásicas. Ventajas de la serie StringBox Instalación rápida: componentes precableados, conexión posible mediante conectores enchufables Producto estándar, conforme a la normativa vigente: ideal para minimizar el tiempo y los costes de diseño y verificación Componentes de alta calidad conformes con las normas vigentes Amplia gama para satisfacer una gran variedad de necesidades Montaje del cuadro eléctrico realizado y comprobado por personal cualificado Cabur puede diseñar cuadros y paneles fotovoltaicos conformes con la normativa vigente. Para más información, póngase en contacto con nuestro departamento comercial. La elección de un tipo específico de cuadro eléctrico queda a criterio del cliente. Esta elección depende de la configuración del sistema, del inversor y de la potencia total del sistema.
