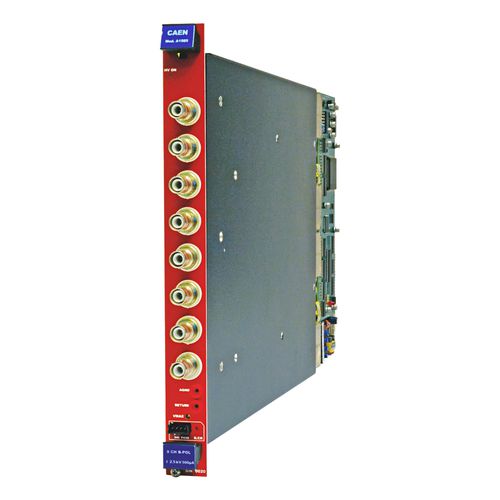

Módulo de alimentación de E/S A1589

8 canales de alta tensión controlables independientemente Canales bipolares de cuatro cuadrantes rango de salida de ±2,5 kV / ±500 µA Conector coaxial SHV Retorno flotante común compartido por todos los canales Bajo rizado Excelente estabilidad de salida a largo plazo Alerta de sub/sobretensión, sobrecorriente y protección de tensión máxima Lógica de enclavamiento para habilitar la unidad Herramienta de software para facilitar la gestión de canales Vista general La tarjeta A1589 contiene 8 canales independientes que proporcionan alta tensión a través de conectores SHV; es compatible con el sistema de alimentación multicanal universal CAEN (SY1527, SY2527, SY4527, SY5527). Todos los canales son diferenciales y pueden funcionar en los llamados regímenes de cuatro cuadrantes suministrando u operando como carga resistiva. Puede proporcionar, con una excelente estabilidad de salida a largo plazo, una tensión máxima de ±2,5 kV y una corriente máxima de ±500 µA. Garantiza una estabilidad de tensión dentro de 10 mVpp, con una resolución de ajuste de 100 mV. Además, los canales comparten un retorno flotante común, que permite la puesta a tierra en el detector reduciendo el nivel de ruido; el retorno flotante está aislado de la tierra de la caja hasta ±50 V (con un límite de hardware de 65 V). La tarjeta está provista de protecciones de corriente y tensión. Si un canal intenta consumir una corriente superior a su límite programado, se le indica que está en condición de Sobrecorriente; el sistema de alimentación detecta este estado como un fallo y reacciona según el ajuste del parámetro TRIP, a saber: TRIP = 1000 s: cuando se alcanza el valor de corriente de salida programado, el canal se comporta como un generador de corriente constante. TRIP < 1000 s: la corriente de salida mantiene el valor ajustado sólo durante el intervalo de tiempo programado y luego se desconecta.
