Digitalizador hasta 3,2 GS/s DT5743

8 canales12 bitsPCIe

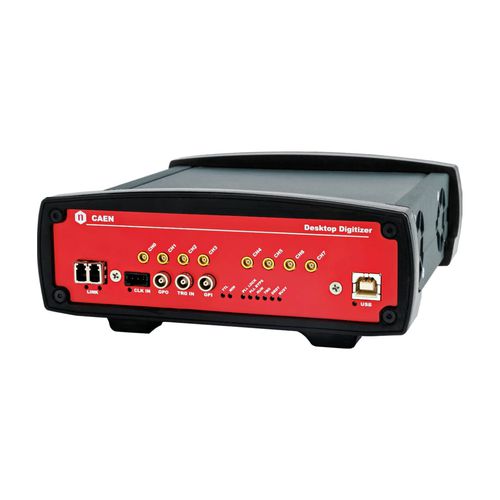

El Mod. DT5743 es un módulo de sobremesa que alberga un digitalizador de condensador conmutado de 8 canales y 12 bits a 3,2 GS/s, con una dinámica de entrada single-ended de 2,5 Vpp, fruto de la colaboración con CEA/IRFU & CNRS/IN2P3/LAL y basado en el chip SAMLONG. Un DAC programable en cada canal permite el ajuste de DC Offset en el rango de ±1,25 V. Las señales analógicas de entrada se muestrean continuamente en los SAMLONG (intervalos de muestreo de hasta 312,5 ps) en un búfer de memoria analógica circular (1024 celdas). Cuando llega una señal de disparo, todos los búferes de memoria analógica se congelan y posteriormente se digitalizan con una resolución de 12 bits en un búfer de memoria digital. Durante el proceso de conversión analógica a digital, el DT5743 no puede manejar otros disparos (tiempo muerto: 125 us). El búfer de memoria permite almacenar hasta 7 eventos completos por cada canal (1 evento = 1024x12bit). El búfer se puede leer por USB o enlace óptico simultáneamente con la operación de escritura de eventos sucesivos. El módulo incorpora una entrada de reloj en el panel frontal y un PLL para la síntesis de reloj a partir de referencias internas/externas. El DT5743 admite la sincronización multiplaca, lo que permite sincronizar todas las memorias de condensador conmutado a una fuente de reloj común y garantizar la alineación de los sellos de tiempo de disparo. Una vez sincronizados, todos los datos estarán alineados y serán coherentes en varias placas DT5743
