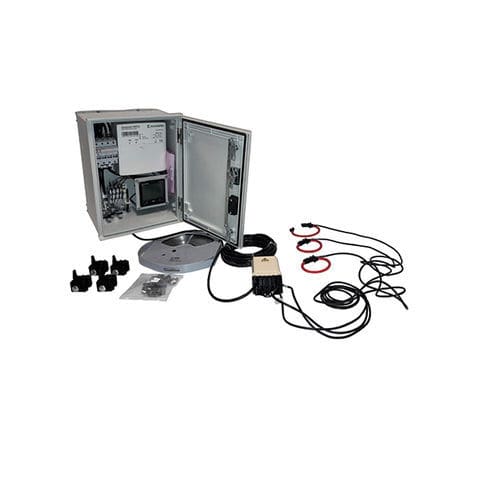

Sistema de medición de carga

de energía

Asegura la supervisión y el control de una estación aérea. Las cajas constan de un transformador en poste y una aparamenta de protección (disyuntor o cuadro con fusibles). Características principales La caja de medición o de conteo en poste da a los explotadores de la red de distribución de BT la posibilidad de acceder a distancia a las informaciones siguientes: • Curva de U,I, P, cosϕ • Registro y fechado de los máximos y medias en U,I (función indicadora de demanda máxima) y P • Supervisión de los umbrales de tensión y del equilibrado del transformador en local • Supervisión de las cargas y acumulaciones de cargas en el transformador • Función de medición (con totalización diaria de las energías activas y reactivas) • Detección de las interrupciones de suministro • Alarmas (respecto a corte, superación de umbral, otros) • Comunicación de las alarmas o de los datos (módulo GSM, GPRS, conexión Ethernet) • Constitución más habitual de la caja de medición o de conteo: • Cajas con funda y formas variables, según la elección del aparato de medición y las necesidades expresadas por el usuario, • 1 herraje de fijación en poste, • 1 unidad de medición o de conteo (o una placa de enfriamiento con regleta de terminales), • 1 módulo de comunicación por GSM/GPRS, • 1 juego de sensores de corriente-tensión para aplicación exterior, • 1 conjunto de enlaces a los sensores de longitud definida, • Estos equipamientos se pueden preparar y configurar de diferentes maneras:
