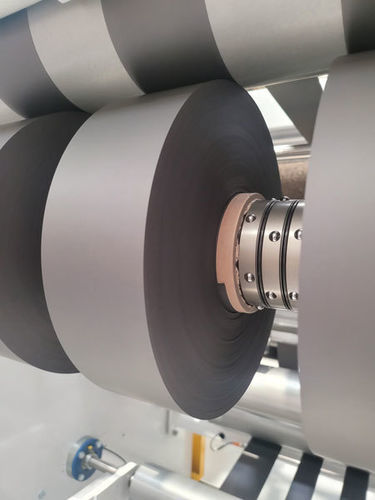

Cortadora rebobinadora automática

compactade alta velocidadmodular

Cortadoras de electrodos personalizadas para Gigafactorías, líneas piloto o escala de laboratorio
Ofrecemos una gama completa de cortadoras específicamente diseñadas con diferentes capacidades de salida y niveles de automatización según sus necesidades. Nuestras cortadoras de electrodos, flexibles y confiables, han sido diseñadas para transformar rollos madre de materiales de electrodos (ánodo y cátodo), cobre recubierto o aluminio recubierto, en tiras de 70 mm a 90 mm de ancho y rebobinarlas en núcleos individuales.

• Infinity | Gigafactoría: Equipo de alta velocidad y tipo torreta para operaciones de Gigafactorías
• Alpha | Línea Piloto: Equipo compacto, versátil y adaptable. Fácil de usar, cumple con todos los requisitos de la Línea Piloto
• Astrée | Escala de laboratorio: Dedicado a la escala de I+D. Cortadora muy compacta para el desarrollo de productos

Características comunes principales de las máquinas de corte

• Enhebrado de producto y cambio de cuchillas fácil
• Equipo de alta calidad y precisión que incluye todos nuestros sistemas específicos para un guiado muy preciso y control de tensión de la banda
• Control de tensión en bucle cerrado para desenrollado y rebobinado
• Estación de desenrollado personalizada según la organización de su taller para facilitar y ahorrar tiempo durante la operación de manejo
• Posibilidad de empalme semiautomático para un reinicio rápido
• Portacuchillas individuales y motorizados
• Ángulo de envoltura ajustable para la entrada y salida del producto
• Estación de corte específica para reducir el efecto de rebaba
• Dispositivos específicos para la alineación y limpieza rápida de cortadores
• Posibilidad de integración de sistema de limpieza de superficies
• Posibilidad de detección de defectos y medición geométrica
• Camino de tiras especial para minimizar los bordes de desecho
• Rebobinado en posición escalonada

Máquina de corte para láminas de cobre

• Grosor de la lámina: 6µm hasta 22µm
• Rollo madre: hasta Ø 1 200 mm y 6 000 kg
• Ancho de trabajo: hasta 1 600 mm
• Velocidad: diseñada para una velocidad de funcionamiento de hasta 200 m/min
• Rollos terminados: hasta Ø 600 mm y 2 000 kg por eje

Esta línea también podría estar equipada con un sistema de detección de agujeros
Cortadora para materiales de electrodos

• Grosor de la lámina: 6µm-15µm para cobre y 9µm-25µm para aluminio
• Revestimiento: continuo o intermitente y longitudinal o transversal
• Grosor del revestimiento: 0-300µm por lado
• Rollo madre: hasta Ø 850 mm y 2 500 kg
• Ancho de trabajo: hasta 1 300 mm
• Velocidad: hasta 200 m/min
• Rollos terminados: hasta Ø 850 mm y 1 300 kg
• Rebobinado en dos ejes de fricción

Nuestras cortadoras de electrodos están equipadas con nuestro desenrollador dual rotativo sin eje patentado y podrían configurarse en 1 o 2 niveles según su taller. Este equipo también podría ofrecerse con sistema de visión
Aplicaciones

• Cátodos y ánodos para baterías de iones de litio y de estado sólido:
  • Láminas metálicas antes del revestimiento
  • Ánodo recubierto de cobre, recubierto en ambos lados
  • Cátodo de aluminio recubierto, recubierto en ambos lados

Características / especificaciones técnicas

• Ancho de corte: 70mm a 90mm
• Grosor de la lámina: 6µm-22µm (cobre), 9µm-25µm (aluminio)
• Diámetro del rollo madre: hasta 1,200 mm (cobre), hasta 850 mm (materiales de electrodos)
• Peso del rollo madre: hasta 6,000 kg (cobre), hasta 2,500 kg (materiales de electrodos)
• Ancho de trabajo: hasta 1,600 mm (cobre), hasta 1,300 mm (materiales de electrodos)
• Diámetro del rollo terminado: hasta 600 mm (cobre), hasta 850 mm (materiales de electrodos)
• Peso del rollo terminado: hasta 2,000 kg por eje (cobre), hasta 1,300 kg (materiales de electrodos)
• Velocidad: hasta 200 m/min
• Grosor del revestimiento: 0-300µm por lado
• Rebobinado: en núcleos individuales o dos ejes de fricción
• Opcional: sistema de detección de agujeros, sistema de limpieza de superficies, sistema de visión, detección de defectos y medición geométrica
• Aplicaciones: electrodos de baterías de iones de litio y de estado sólido (ánodo/cátodo), láminas metálicas antes del revestimiento, ánodo recubierto de cobre, cátodo de aluminio recubierto
