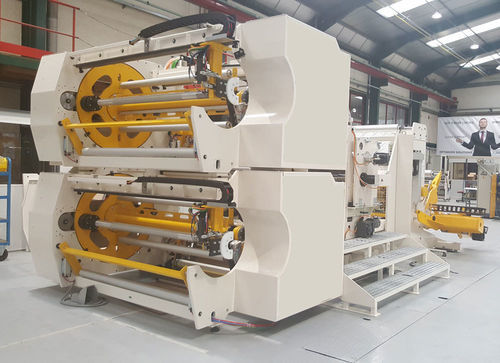

Cortadora rebobinadora de dos barriletes Infinity

de alta velocidadcon dos ejes de rebobinadode alta productividad

Cortadora rebobinadora de dos barriletes para líneas de extrusión | Calemard

La cortadora rebobinadora automática de dos barriletes Calemard® está diseñada para el rebobinado continuo de películas plásticas, caucho, materiales no tejidos y materiales técnicos directamente a la salida de líneas de extrusión. Su sistema patentado permite el cambio automático de bobina sin detener ni reducir la velocidad de la línea, garantizando la máxima productividad y un funcionamiento continuo.

Diseñada para las aplicaciones industriales más exigentes, como la fabricación de neumáticos, películas técnicas, materiales no tejidos y electrodos para baterías, esta cortadora rebobinadora realiza el corte longitudinal en línea y el rebobinado automático de bandas estrechas de hasta 20 mm de ancho. La automatización completa del proceso reduce las pérdidas de material, mejora la seguridad del operario y optimiza la eficiencia de la producción.

DATOS TÉCNICOS
Las especificaciones técnicas pueden variar en función del material procesado* (materiales deslizantes, materiales adhesivos, materiales sensibles a la tensión, etc.).

• Ancho útil : de 700 a 2.000 mm*
• Diámetro máximo de la bobina terminada : hasta 600 mm*
• Peso de la bobina terminada : de 100 a 250 kg*
• Velocidad máxima de funcionamiento : de 50 a 500 m/min*
• Ancho mínimo de corte : de 20 a 30 mm, según el ancho de la bobina madre y la configuración de la máquina*

CONFIGURACIÓN
Gracias a su diseño modular, esta cortadora rebobinadora de dos barriletes puede equiparse con diferentes módulos :

• Desbobinador doble de liner : con guiado de banda, posicionamiento y empalme automático para una alimentación continua del liner.
• Acumulador : proporciona una capacidad de almacenamiento intermedio de hasta 60 metros de material.
• Estación de corte longitudinal en línea : equipada con ajuste rápido de cuchillas y sistema de extracción de recortes laterales con separación y rebobinado/reciclaje.
• Rebobinador automático de dos barriletes : incorpora un control preciso del gap winding para garantizar un rebobinado continuo y estable.
• Célula robotizada de descarga : descarga automáticamente las bobinas terminadas sin intervención del operario.

También está disponible una versión equipada con nuestra tecnología patentada de bobinado con trancanado (spooling) continuo para productos de gran longitud.

VENTAJAS PRINCIPALES Y EXPERIENCIA CALEMARD

• Rebobinado continuo patentado : cambio automático de bobina sin reducir la velocidad de la línea de extrusión.
• Control preciso de la tensión : la especialidad de Calemard®, que garantiza una calidad constante del corte y del rebobinado.
• Gran versatilidad de corte : corte por cizalla, aplastamiento y cuchillas de afeitar fijas o flotantes según el material.
• Automatización completa : desde el empalme automático del liner hasta la descarga robotizada de las bobinas terminadas.

APLICACIONES
Nuestras cortadoras rebobinadoras de dos barriletes trabajan con éxito en numerosos sectores industriales:

• Fabricación de neumáticos
• Líneas de extrusión de películas plásticas y películas técnicas
• Conversión de materiales no tejidos y textiles técnicos
• Fabricación de electrodos para baterías (ánodos y cátodos)

MATERIALES COMPATIBLES

• Películas plásticas
• Películas técnicas
• Caucho y goma
• Cintas adhesivas
• Materiales no tejidos
• Textiles técnicos
• Materiales para baterías: electrodos, láminas de cobre con imprimación (primed coated copper foil) y láminas de aluminio con imprimación (primed coated aluminum foil)

CARACTERÍSTICAS TÉCNICAS PRINCIPALES

• Proceso : rebobinador automático de dos barriletes
• Corte : corte longitudinal en línea de bandas estrechas hasta 20 mm
• Alimentación : empalme automático del liner con acumulador de 60 m
• Equipos periféricos :control de gap winding, extracción de recortes laterales y descarga robotizada
• Opción : tecnología patentada de spooling (bobinado con trancanado) continuo

¿POR QUÉ ELEGIR CALEMARD?
Desde 1955, Calemard desarrolla equipos de converting para el procesamiento de materiales en banda destinados a las aplicaciones industriales más exigentes. Nuestro departamento de ingeniería diseña soluciones a medida, desde los ensayos en nuestro centro de I+D hasta la puesta en marcha y el servicio posventa.

NUESTRO COMPROMISO QHSE

• ISO 9001 : Sistema de gestión de la calidad
• ISO 45001 : Sistema de gestión de la seguridad y salud en el trabajo
• Medalla de Plata EcoVadis : Desempeño en sostenibilidad y RSE

¿Desea integrar una cortadora rebobinadora de dos barriletes en su línea de extrusión?
Póngase en contacto con nuestros especialistas para estudiar su proyecto y diseñar la solución más adecuada para su proceso de producción.
